Jednokovové medené puzdro HZ-090 Výrobcovia

Séria HZ-090 Vhodné pre rozsah a aplikáciu

Rad HZ-090 je postavený na tenkostennom pásiku zo zliatiny medi s vysokou hustotou. V porovnaní s tradičnými liatymi medenými manžetami štruktúra valcovaného pásu zabraňuje zmršťovaniu pórov, zvyšuje nosnosť a zlepšuje odolnosť proti opotrebovaniu a únave. Olejové otvory, jamky a drážky vyrábame priamo na trecej ploche, takže každá objímka zadržiava mazivo a predlžuje interval premazania.

Tieto puzdrá sú vhodné pre stredné až vysoké zaťaženie, strednú až nízku rýchlosť, vlhké a vysokoteplotné podmienky. Typické inštalácie zahŕňajú zdvíhacie zariadenia, stavebné a hutnícke stroje, lesnícke a poľnohospodárske náradie, obrábacie stroje a komponenty riadenia alebo brzdy automobilov.

Výber materiálu a konštrukcie

Zliatinu a hrúbku steny vyberáme z pracovného bodu a nie z predvoleného katalógu. Druhy cínového bronzu poskytujú najvyššie zaťaženie a teplotnú rezervu; mosadzné triedy ponúkajú dobrú opracovateľnosť a odolnosť proti korózii pri miernom zaťažení. Pás sa zvinie na vysokú hustotu, potom sa vytvaruje a dokončí sa vzorom olejových vlastností požadovaných aplikáciou.

• Možnosti zliatiny: CuSn8P cínový bronz (QSn8-0,3 alebo QSn6,5-0,1) a mosadz CuZn31Si (H62 alebo H68).
• Konštrukcia steny: tenkostenný valcovaný pás pre kompaktné montážne obálky; masívny bronz pre prírubové konštrukcie a konštrukcie s vysokým axiálnym zaťažením.

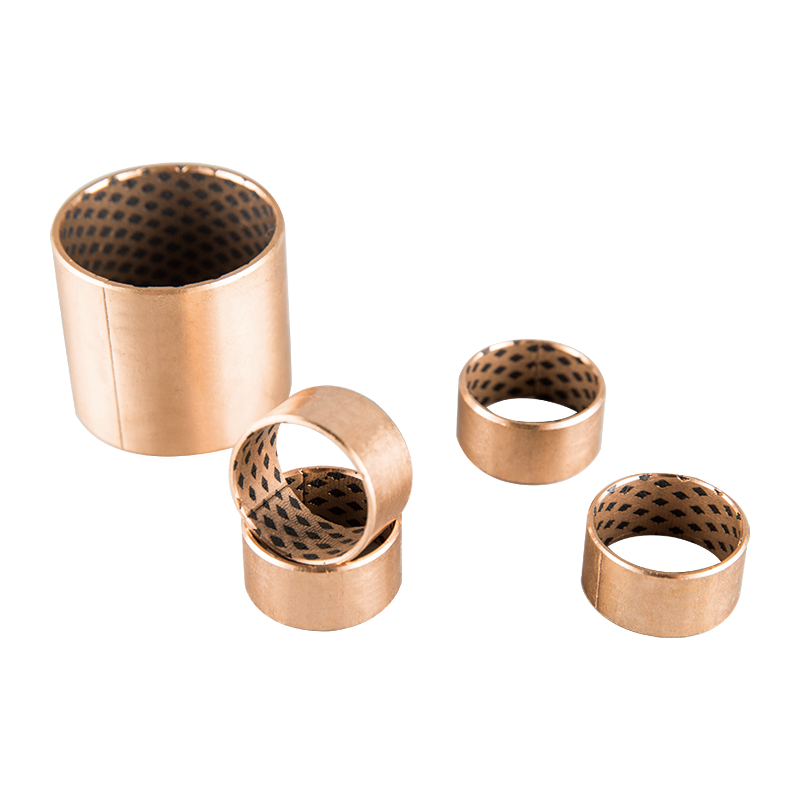

• Vlastnosti oleja: rovné olejové diery, drážky s diamantovým vzorom, dierované otvory, olejové jamy alebo hladké diery.
• Záverečné formuláre: rovná objímka, objímka s prírubou, prítlačná doska, tlakové ložisko, doska alebo posuvná doska.
• Montáž: lisované uloženie do opracovaného puzdra; mazivo sa aplikuje pred nasadením tesnení na oboch koncoch.

Kritické špecifikácie a prevádzková obálka

Nižšie uvedená tabuľka sumarizuje publikované výkonové limity pre hlavné podtypy HZ-090. Použite ho na prispôsobenie puzdra k zaťaženiu, rýchlosti a teplote predtým, ako potvrdíme konečný výkres.

Konfigurácia a prispôsobenie

Štandardné produkty zahŕňajú priame puzdrá, prítlačné dosky a tlakové ložiská. Neštandardné práce zahŕňajú priame puzdrá, prítlačné dosky, dosky, ložiskové puzdrá, klzné dosky a zostavy oceľových puzdier. Vyrábame olejové otvory, jamy a drážky, aby vyhovovali spôsobu mazania a úrovni znečistenia miesta.

Pre veľkoobjemové programy vyrábame vzorky do troch dní a podporujeme dennú produkciu 500 000 kusov v celom závode. Nástroje a matrice sú uložené vo vlastnej réžii, čo nám umožňuje upraviť geometriu otvoru, steny, príruby a drážky bez reštartovania procesného reťazca.

Kvalita, inštalácia a servis

Huazhou prevádzkuje systém riadenia kvality a je držiteľom automobilovej certifikácie IATF16949 a národného uznania high-tech podnikov. Vstupný pás, tvarované puzdrá a hotové vlastnosti oleja sa pred balením skontrolujú podľa schváleného výkresu.

• Inštalácia: zatlačte objímku do čistého puzdra bez otrepov; naneste mazivo pred montážou koncových tesnení.
• Fit: overte toleranciu otvoru krytu a hriadeľa podľa výkresu, aby ste predišli tečeniu alebo deformácii otvoru.
• Údržba: olejové otvory a drážky zadržiavajú mazivo, čím sa predĺži interval domazávania v porovnaní s obyčajnými bronzovými puzdrami.
• Náhradné diely: náhradné objímky sa vyrábajú z rovnakého nástroja pre opakované objednávky.

Súvisiaci rozsah ložísk

Tam, kde sa pracovný cyklus vzďaľuje od bronzu mazaného mazivom, dodávame susedné rodiny produktov z tej istej továrne. Samomazné ložiská HZ-10 kryt bezúdržbových polôh, pričom Bimetalové kompozitné ložisko HZ-800 vyhovuje mazaným aplikáciám s vyšším zaťažením. Grafitové medené manžety, axiálne podložky a technické plastové ložiská dopĺňajú sortiment pre zostavy zo zmiešaných materiálov.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Pri príprave návrhu pracujeme z nižšie uvedených údajov aplikácie. Tam, kde už existuje výkres, citujeme proti nemu a potvrdzujeme vzor vlastností oleja a stupeň zliatiny.

• Priemer hriadeľa, vŕtanie krytu a dĺžka objímky alebo rozmery príruby.
• Radiálne zaťaženie, axiálne zaťaženie a či je pohyb rotačný alebo oscilačný.
• Rýchlosť hriadeľa alebo frekvencia zdvihu a výsledná hodnota PV.
• Rozsah prevádzkových teplôt a okolité podmienky (prach, vlhkosť, umývanie).
• Spôsob mazania: mazivo, olej alebo len počiatočná náplň.
• Požadovaný vzor s vlastnosťami oleja: diery, diamantové drážky, jamky alebo hladké vŕtanie.
• Ročné množstvo, veľkosť šarže a požiadavky na balenie alebo označovanie.

Často kladené otázky

Aká je hlavná výhoda jednokovovej medenej manžety HZ-090?

Tenkostenná valcovaná pásová štruktúra šetrí montážny priestor a bronzový materiál a zároveň poskytuje vysokú hustotu, žiadnu pórovitosť pri zmršťovaní a silnú nosnosť. Olejové otvory a drážky uchovávajú mazivo, čím sa predlžuje interval mazania.

Ktoré priemyselné odvetvia používajú puzdrá HZ-090?

Sú široko používané v poľnohospodárskych strojoch, stavebných a strojárskych strojoch, automobilových riadiacich a brzdových systémoch, zdvíhacích zariadeniach, hutníctve, lesníctve a obrábacích strojoch.

Môže Huazhou vyrábať vlastné vzory olejových drážok a verzie s prírubami?

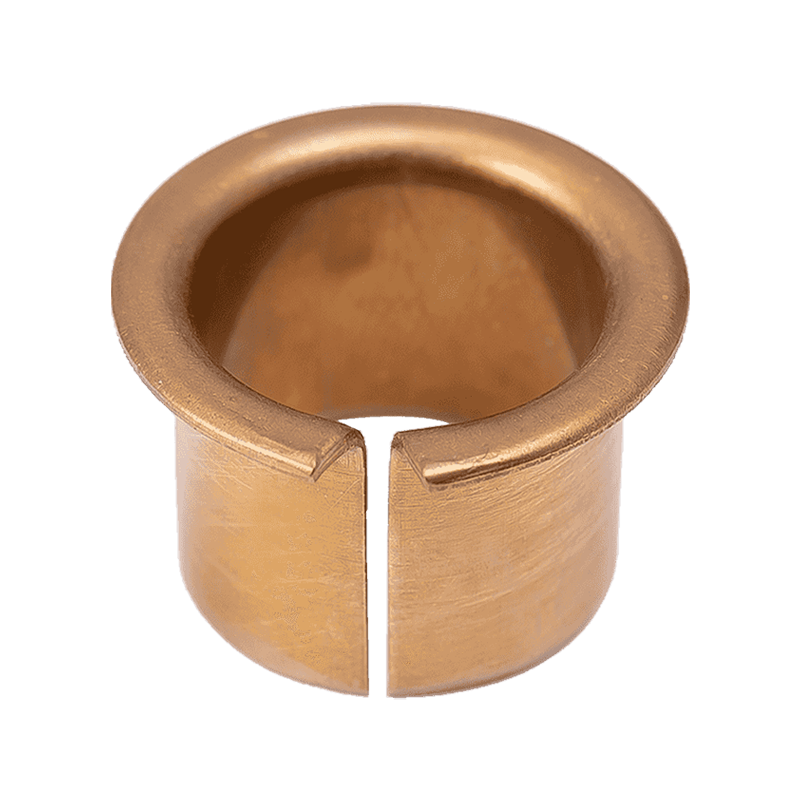

áno. Na trecej ploche obrábame olejové otvory, drážky s diamantovým vzorom, jamky a príruby. Verzie s prírubou, ako napríklad HZ090F, poskytujú axiálne umiestnenie a zjednodušujú inštaláciu v prevodovkách, čerpadlách a dopravných systémoch.

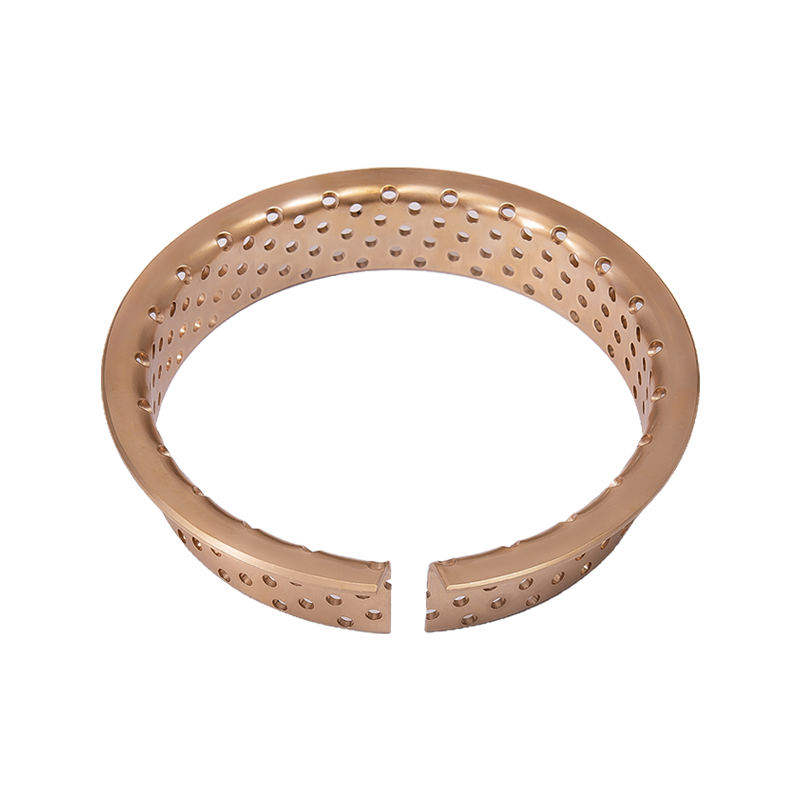

Aký je rozdiel medzi cínovým bronzom HZ090 a mosadzným puzdrom HZ092?

HZ090 používa cínový bronz CuSn8P s maximálnym dynamickým zaťažením 100 MPa a lineárnou rýchlosťou 2,5 m/s. HZ092 používa mosadz CuZn31Si s 90 MPa a 1,5 m/s, vďaka čomu je vhodný pre polohy s nižším zaťažením a nižšou rýchlosťou, kde je užitočná odolnosť mosadze proti korózii.

Ako môžem požiadať o cenovú ponuku na priechodky HZ-090?

Pošlite rozmery hriadeľa a puzdra, zaťaženie, rýchlosť, teplotu, spôsob mazania a ročné množstvo. Odpovedáme do 12 hodín od pracovného dňa a vzorky môžeme vyrobiť do troch dní na vyhodnotenie.
