HZ-JDB Grafitová medená manžeta: Bezúdržbové puzdrá z medenej zliatiny

Zhejiang Huazhou Technology Co., Ltd. vyrába HZ-JDB grafitová medená manžeta rodina — puzdrá zo zliatiny medi so zabudovaným tuhým grafitovým mazivom, ktoré bežia bez mazania pri vysokom zaťažení, prerušovanom a oscilačnom pohybe. Vyrábame ich ako čínsky výrobca grafitovej medenej manžety HZ-JDB z nášho závodu Nanxun v Huzhou, ktorý dodáva štandardné metrické veľkosti a zákazkové konfigurácie pre automobilové výrobné linky, vráta na kontrolu vody, plastové stroje, periférie dierovacích lisov, turbíny a podobné zariadenia.

Sortiment zahŕňa rovné objímky, objímky s prírubou a grafitové posúvače s vysokou tvrdosťou. Každý variant využíva rovnaký pracovný princíp: grafitové zátky rozložené cez bronzovú alebo mosadznú matricu nanášajú na hriadeľ prenosový film, takže ložisko si zachováva nízky koeficient trenia, aj keď nie je možné doplniť mazivo alebo olej.

Náš sortiment HZ-JDB a kde sa každý typ hodí

Dodávame tri typy produktov v kategórii HZ-JDB grafitová medená manžeta. Výber závisí od smeru zaťaženia, konštrukcie krytu a od toho, či aplikácia potrebuje axiálne umiestnenie alebo posuvné rozhranie.

Pre aplikácie, ktoré tiež vyžadujú mazané kovové rozhranie, naše jednokovové medené puzdro HZ-090 a dvojmetalový kompozitný kryt ložiska HZ-800 sú voliteľné s olejovou drážkou a oceľovou zadnou časťou v rámci toho istého závodu.

Materiálové triedy a pracovné limity

Vyrábame puzdrá HZ-JDB z niekoľkých druhov zliatiny medi, takže ložisko je možné prispôsobiť zaťaženiu, teplote a stavu mazania. V tabuľke nižšie sú zhrnuté hlavné technické ukazovatele, s ktorými pracujeme pri príprave návrhu.

JDB-1 je naša univerzálna trieda pre zmiešanú suchú a olejovanú prevádzku, vrátane vystavenia vode. JDB-2 vyhovuje polohám s nízkym zaťažením a vysokou teplotou. JDB-3 šetrí náklady kombináciou oceľového podkladu s bronzovým obložením. JDB-4 nahrádza JDB-2, kde sú mechanické nároky nižšie. JDB-5 je spevnená trieda pre ťažké zdvíhacie podpery, ale jej oceľová matrica nie je určená pre kontakt s vodou, kyselinami alebo zásadami.

Veľkosti, tolerancie a možnosti konfigurácie

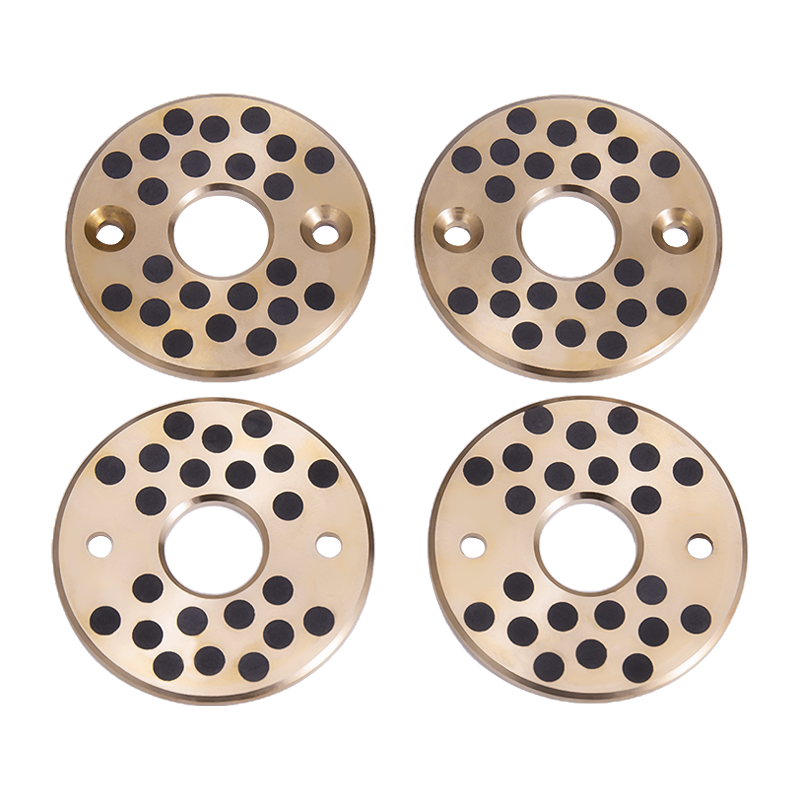

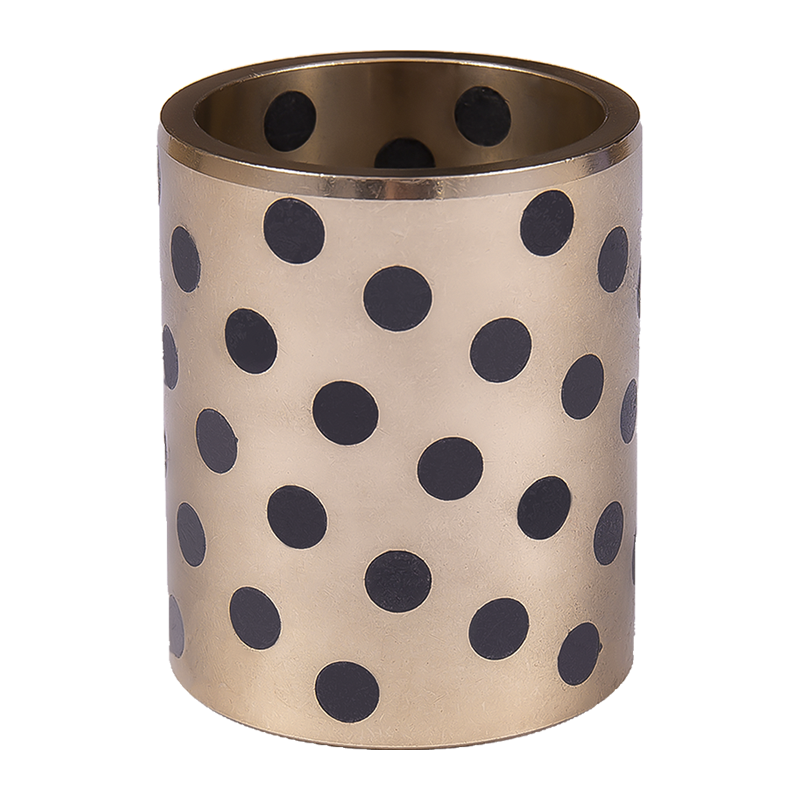

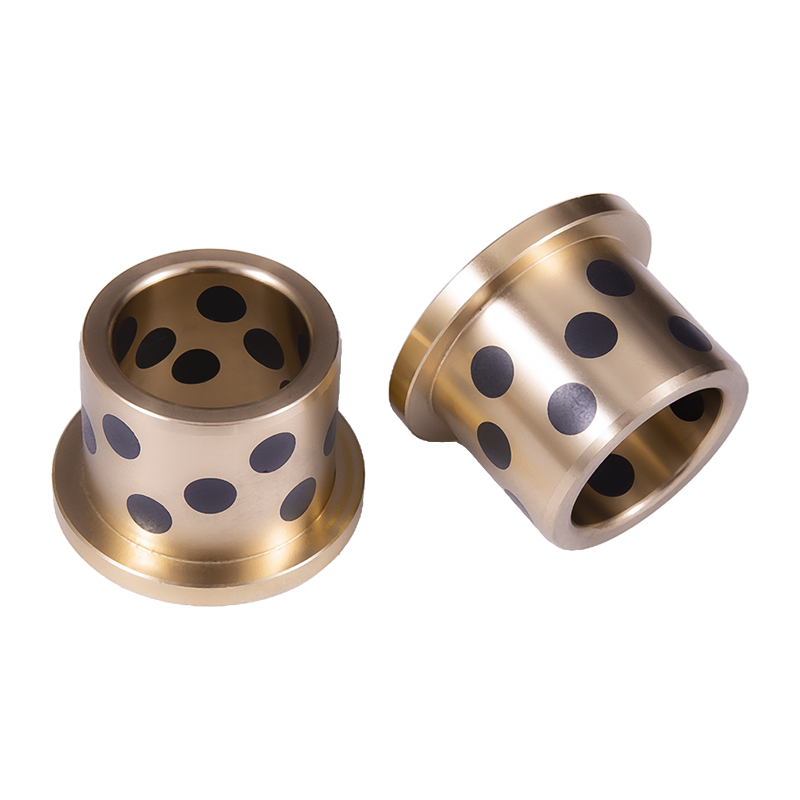

Priame objímky HZ-JDB sa vyrábajú v štandardných metrických veľkostiach od 8 mm do 150 mm vŕtania, ďalšie veľkosti sú dostupné na požiadanie. Prírubové objímky HZ-JFB majú vŕtanie od 10 mm do 120 mm s priemermi prírub prispôsobenými osadenie puzdra. Grafitové posúvače HZ-JSP sú dodávané v šírkach od 28 mm do 150 mm a dĺžkach od 75 mm do 350 mm.

• Tolerancia otvoru: F7 pre rovné objímky, s prírubovými variantmi, ktoré zodpovedajú rovnakej triede lícovania.
• Vonkajší priemer: m6 pre zalisovanie do opracovaného krytu.
• Tolerancia dĺžky: −0,30 až −0,10 mm na štandardných rovných objímkach.
• Vzor grafitovej zátky: štandardné rozloženie alebo prispôsobené pre záťažovú zónu a typ pohybu.
• Možnosti príruby: hladká príruba, skosená príruba alebo príruba s montážnymi otvormi.
• Povrchová úprava: opracovaný otvor a vonkajší priemer, s voliteľnými olejovými drážkami alebo mazacími otvormi.

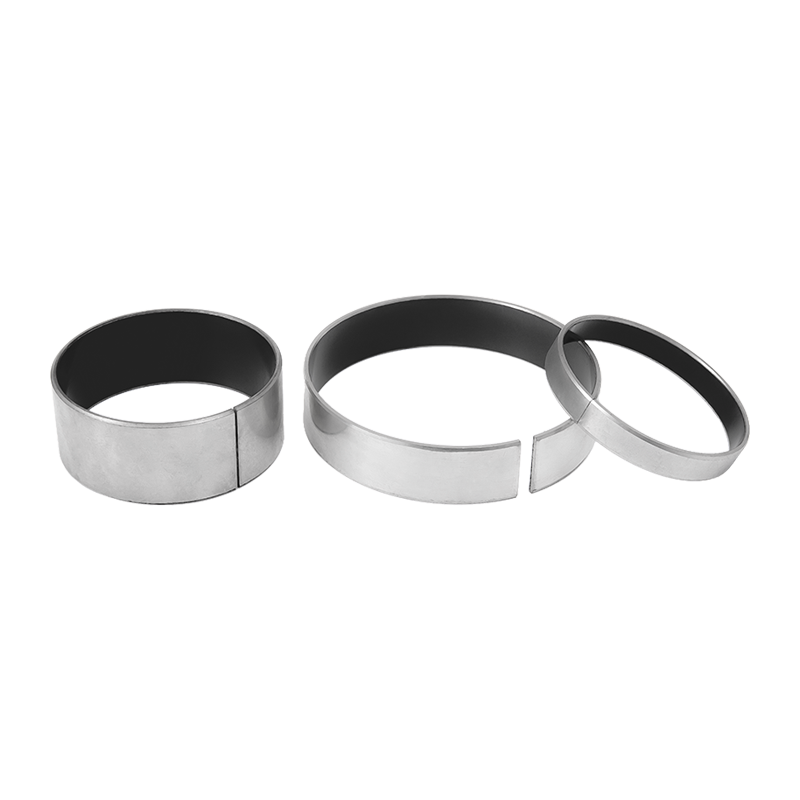

Vyrábame aj súvisiace samomazné produkty, ako sú samomazné ložiská HZ-10 a hranične mazané ložiská HZ-20, keď projekt potrebuje kombináciu typov ložísk od jedného dodávateľa.

Prispôsobenie aplikácie a podmienky spracovania

HZ-JDB grafitové medené manžety sa používajú tam, kde nie je možné spoľahlivo dodržať intervaly mazania. Vložený grafit poskytuje súvislý tuhý mazací film, takže ložisko funguje aj v prašných, suchých alebo vysokoteplotných podmienkach. Typické pozície zahŕňajú automobilové a lokomotívne výrobné linky, turbínové spojenia, pracovné a havarijné dvere nádrží, plastové stroje, periférie dierovacích lisov a čapy stavebných strojov.

Pri vysokom zaťažení, prerušovanom alebo oscilačnom pohybe nesie matrica zliatiny medi tlakové zaťaženie, zatiaľ čo grafit znižuje trenie na kontaktnom povrchu. Tepelná vodivosť medi pomáha odvádzať teplo generované na rozhraní ložísk, čo podporuje stabilnú prevádzku v zariadeniach s nepretržitou prevádzkou.

Kontrola kvality a akceptácia

Náš závod funguje podľa systému manažérstva kvality a je držiteľom certifikácie IATF16949 pre dodávky automobilov. Pred balením kontrolujeme prichádzajúcu zliatinu medi, kontrolujeme umiestnenie grafitovej zátky a skontrolujeme dieru, vonkajší priemer a dĺžku podľa výkresu. Pri projektových zákazkách vieme dodať so zásielkou záznamy o rozmerovej kontrole a materiálové certifikáty.

Akceptačné testovanie zvyčajne zahŕňa lícovanie, stav povrchu, rozloženie grafitu a v prípade potreby aj kontrolu zábehu na základe vzorky. Pred výrobou dohodneme so zákazníkom plán kontroly tak, aby dodané puzdrá zodpovedali výkresu a pracovným podmienkam.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na prípravu vhodného návrhu grafitovej medenej manžety HZ-JDB potrebujeme nasledujúce vstupy projektu. Čím sú údaje úplnejšie, tým presnejšie dokážeme priradiť triedu, veľkosť a grafitový vzor.

• Priemer hriadeľa a diera telesa s triedou presnosti.
• Radiálne zaťaženie, axiálne zaťaženie a smer pohybu (rotačný, oscilačný alebo lineárny).
• Rozsah prevádzkových teplôt a okolité podmienky (prach, voda, chemikálie).
• Rýchlosť a pracovný cyklus vrátane frekvencie štart-stop.
• Stav mazania: suchý, naolejovaný, tukom alebo vodou mazaný.
• Dĺžka objímky, požiadavka na prírubu a akékoľvek montážne obmedzenia.
• Ročné množstvo a harmonogram dodávok.
• Výkres alebo vzorka, ak je potrebný vlastný profil.

Pošlite tieto podrobnosti prostredníctvom nášho dopytu po produkte a my vám potvrdíme odporúčanú triedu, rozmery a grafitové rozloženie. Vzorky sa vyrábajú za 3 dni a naša denná produkcia dosahuje 500 000 kusov naprieč linkami samomazných ložísk.

Inštalácia, údržba a servis

Puzdrá HZ-JDB sa inštalujú zalisovaním do opracovaného puzdra. Vonkajší priemer m6 a vŕtanie F7 vytvárajú presah potrebný na uchytenie objímky bez ďalších upevňovacích prvkov. Pri prírubových typoch dosadá príruba na čelo skrine a zabraňuje axiálnemu pohybu. Odporúčame zaviesť skosenie na dieru puzdra, aby sa predišlo poškodeniu grafitových zátok pri montáži.

Po inštalácii ložisko nepotrebuje žiadne bežné mazanie. Kontroly údržby sa zameriavajú na hĺbku opotrebovania, stav povrchu hriadeľa a akékoľvek známky prehriatia. Pretože sa grafitový film samoobnovuje, puzdro pokračuje v činnosti, aj keď je pôvodný mazací film narušený. Výmena prebieha podľa rovnakého postupu lisovania a dodávame náhradné puzdrá podľa pôvodného výkresu.

Často kladené otázky

Aký je rozdiel medzi HZ-JDB a HZ-JFB?

HZ-JDB je rovná valcová objímka pre radiálne zaťaženie. HZ-JFB pridáva integrovanú prírubu, ktorá axiálne umiestňuje ložisko a rozdeľuje zaťaženie na väčšiu plochu puzdra. Obidva používajú rovnaký meď-grafitový samomazací princíp.

Môžu puzdrá HZ-JDB bežať úplne nasucho?

áno. Vložený grafit poskytuje pevné mazanie, takže ložisko funguje bez oleja alebo maziva. Chod nasucho je bežný v prašných, vysokoteplotných alebo neprístupných miestach, kde by bolo mazanie nepraktické.

Ktorú triedu si mám vybrať pre vysoké zaťaženie a vysokú teplotu?

JDB-1 zvláda všeobecné vysoké zaťaženie až do 100 N/mm² a 300 °C. JDB-5 podporuje až 250 N/mm² pre ťažké zdvíhacie podpery, ale nie je vhodný pre vodu, kyseliny alebo zásady. JDB-2 a JDB-4 pokrývajú polohy s nižším zaťažením a vysokou teplotou.

Vyrábate vlastné veľkosti a grafitové vzory?

Vyrábame zákazkové otvory, dĺžky, príruby a grafitové rozvody podľa výkresov zákazníka. Štandardné metrické veľkosti pokrývajú vŕtanie 8–150 mm pre rovné objímky a 10–120 mm pre typy s prírubou, ďalšie veľkosti sú dostupné na požiadanie.

Aké informácie potrebujete pre cenovú ponuku?

Rozmery hriadeľa a puzdra, zaťaženie, rýchlosť, teplota, stav mazania, množstvo a harmonogram dodávok. Nákres alebo vzorka nám pomáha potvrdiť presnú konfiguráciu. Na otázky odpovedáme do 12 hodín od pracovného dňa.

Ako sú puzdrá balené a dodávané?

Puzdrá sú balené tak, aby chránili opracované povrchy a grafitové zátky počas prepravy. Balenie, označenie a rozsah dodávky potvrdzujeme spolu s objednávkou a môžeme zahrnúť záznamy o kontrole a materiálové certifikáty pre projektové zásielky.
