Výhoda a použitie

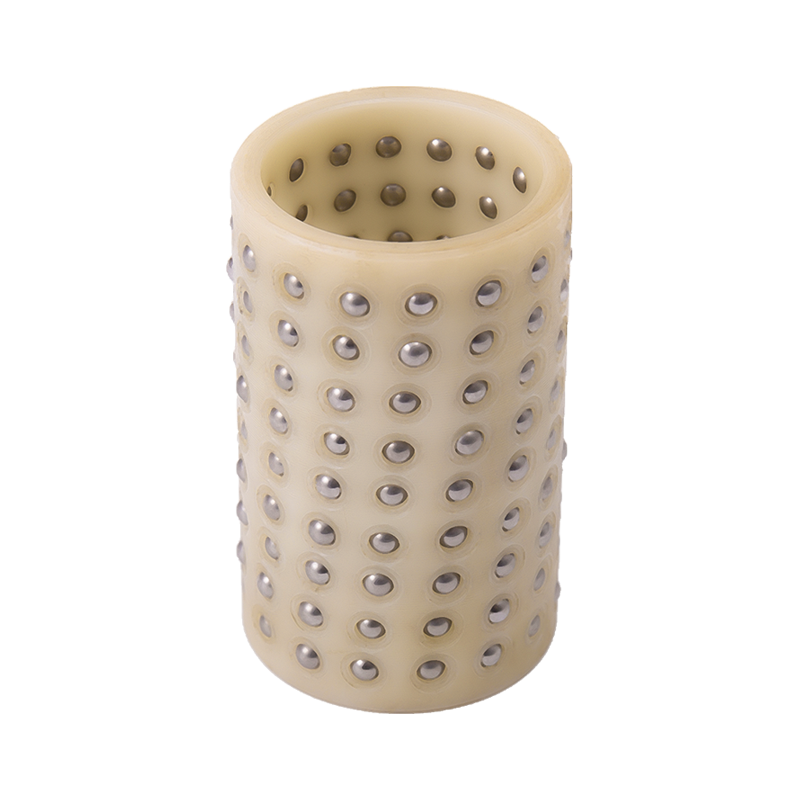

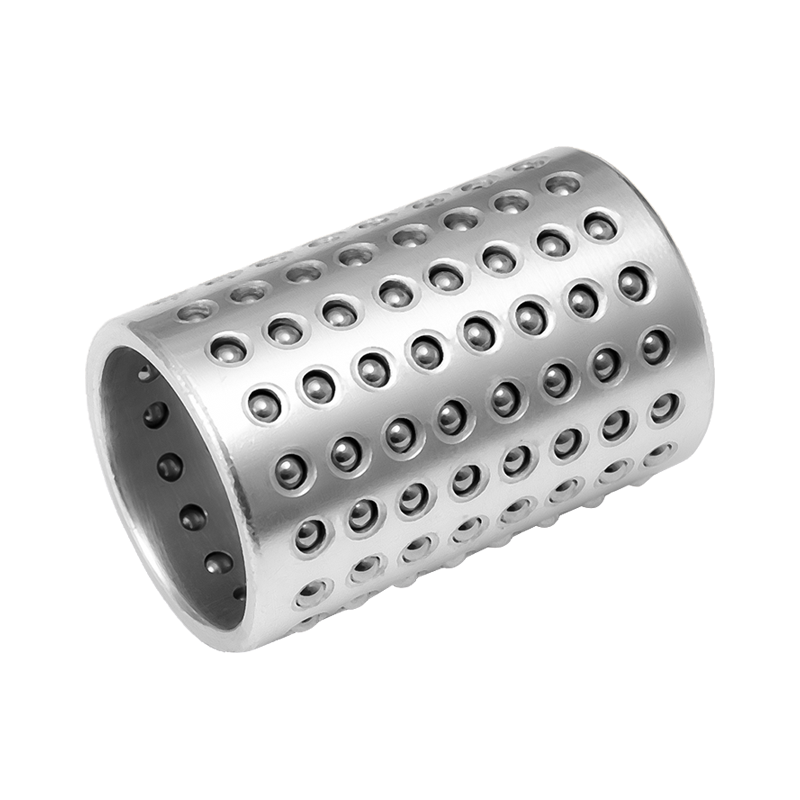

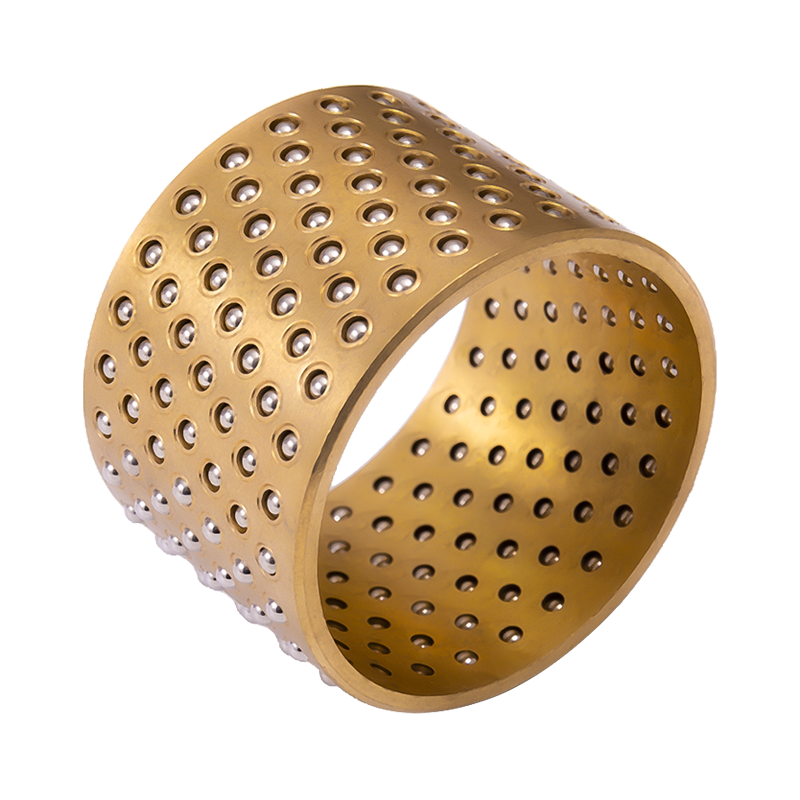

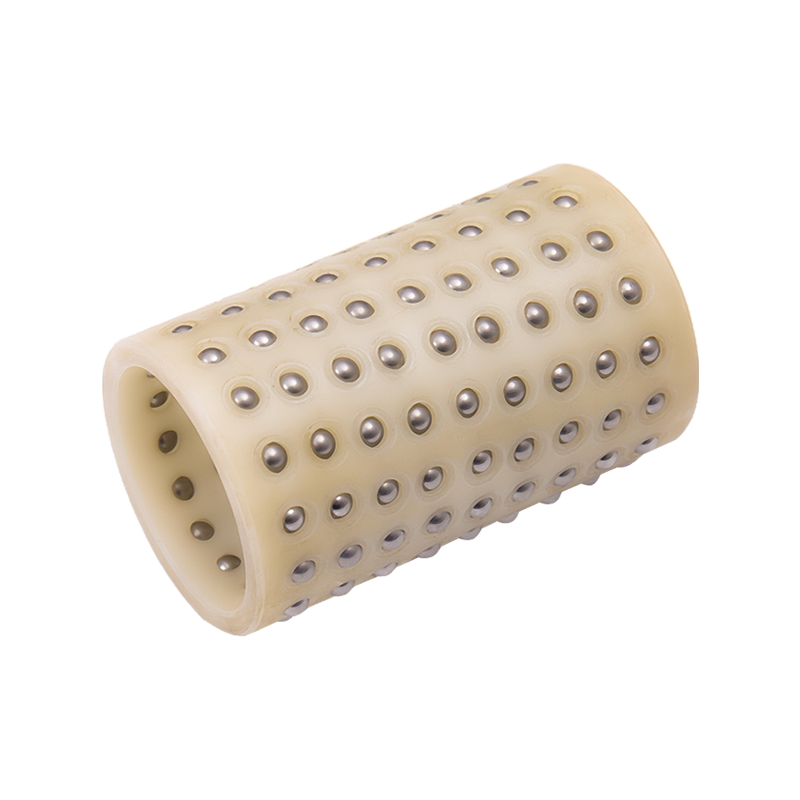

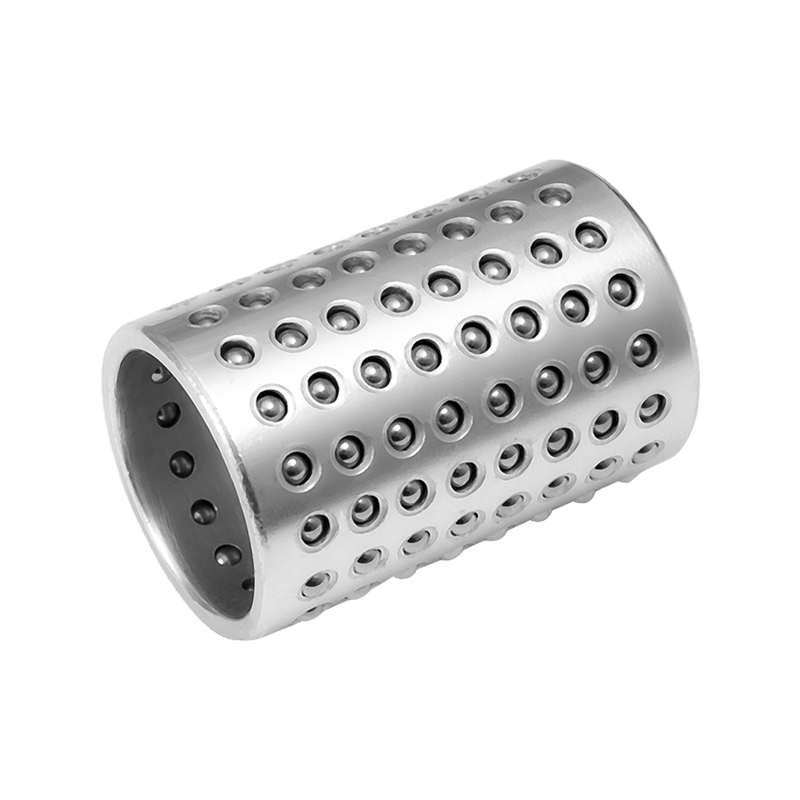

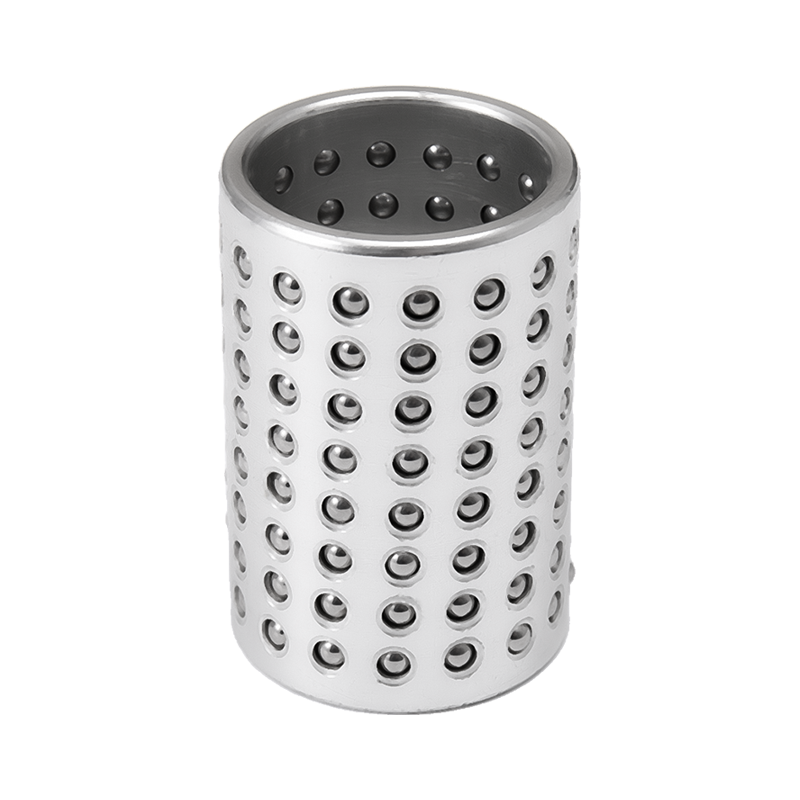

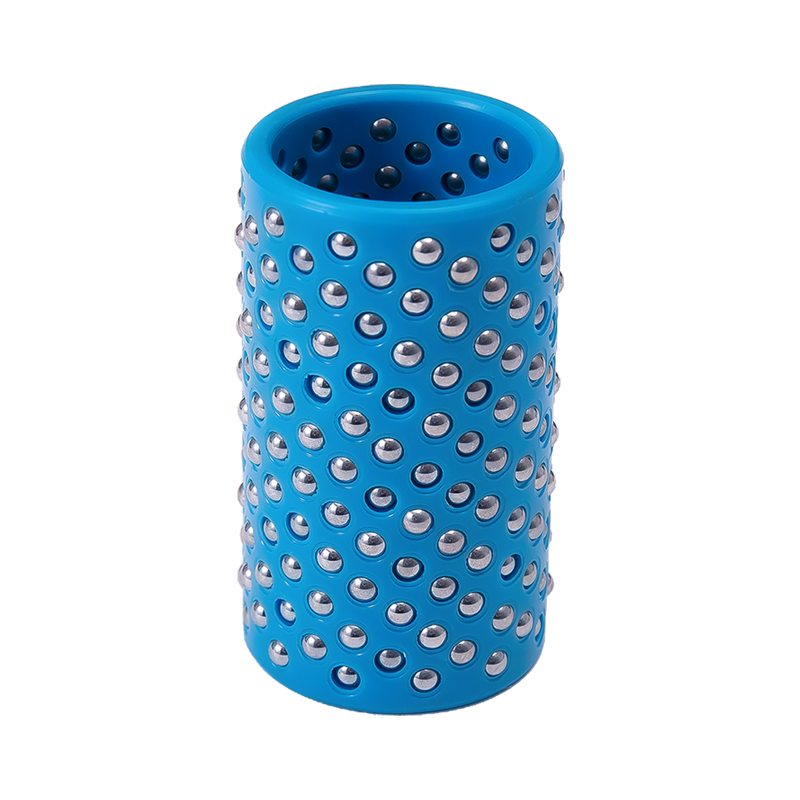

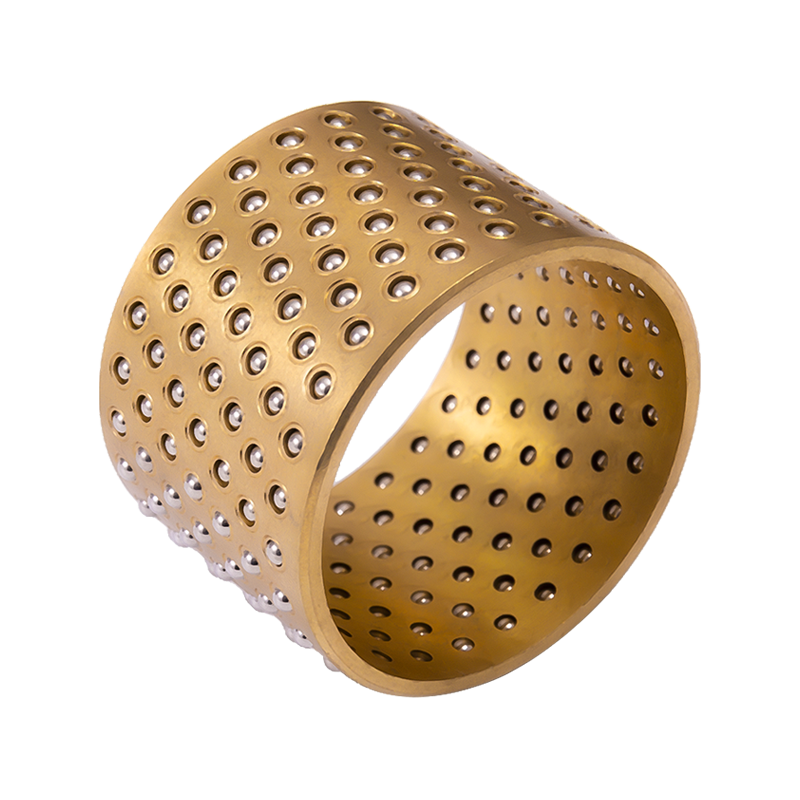

Keďže tradičné pracovné remeslo má určitú zášť medzi puzdrom so stĺpikmi a koeficient trenia je väčší. teraz sme zmenili pracovné spôsoby na vodiace puzdro s oceľovou guľou priamo tvárou v tvár, takže presnosť sa zlepšila. skladá sa z aktívneho valca a nižšieho koeficientu trenia, teraz sa široko používajú v dierovacom stroji, lisovacom stroji, vysoko presných strojoch, ktoré potrebujú rotáciu a vertikálny pohyb.
Vyžadujú sa nainštalované náhradné diely
1. VODIACA POUZDRA:MATERIÁL GCrI5,YB9,TEPELNÁ ÚPRAVA HRC62-66,STAV TECHNIKY PODĽA GB/T12446.POŽIADAŤ 0,01-0,02mm HRUBOST POVRCHU JE
2. NÁVODNÉ ŠTÍPKY:MATRIALGCrI5,YB9,HEA JE HRUBOST POVRCHU
3. TEST VEĽKOSTI: TESTUJE SA VONKAJŠÍM MIKROMEROM A ČÍSELNÍKOM AKO ZVYČAJNE. VYŽIADAJTE Ymax (Ymax 2d'-Dmin) 0,01-0,02 mm

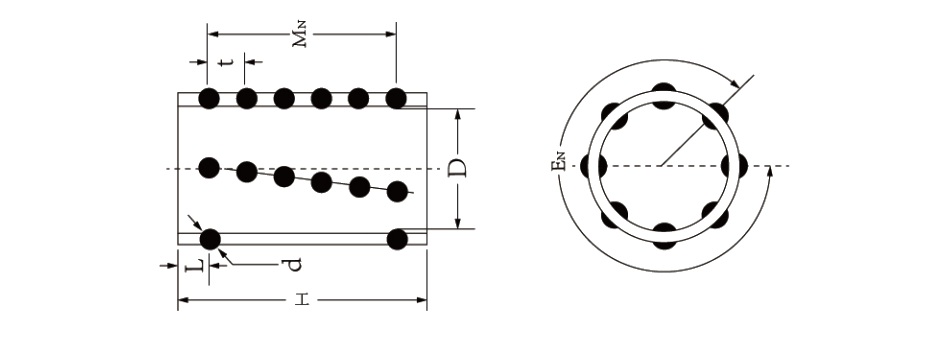

| Označenie | D | H | d | EN | MN | GULE | t | L |
| FZ(*)1950 | 19 | 50 | 3 | 12 | 8 | 96 | 5.5 | 5.75 |
| FZ(*)1960 | 60 | 10 | 120 | 5.25 |
| FZ(*)2050 | 20 | 50 | 8 | 96 | 5.75 |
| FZ(*)2060 | 60 | 10 | 120 | 5.25 |
| FZ(*)2250 | 22 | 50 | 14 | 8 | 112 | 5.75 |
| FZ(*)2260 | 60 | 10 | 140 | 5.25 |
| FZ(*)2360 | 23 | 60 | 10 | 208 | 5.25 |
| FZ(*)2475 | 24 | 75 | 16 | 13 | 128 | 4.50 |
| FZ(*)2550 | 25 | 50 | 8 | 112 | 5.75 |
| FZ(*)2560 | 60 | 10 | 160 | 5.25 |
| FZ(*)2575 | 75 | 13 | 208 | 4.50 |
| FZ(*)2775 | 27 | 75 | 13 | 208 | 4.50 |
| FZ(*)2860 | 28 | 60 | 4 | 14 | 8 | 112 | 6.5 | 7.25 |
| FZ(*)2875 | 75 | 11 | 154 | 5.00 |
| FZ(*)3060 | 30 | 60 | 8 | 112 | 7.25 |
| FZ(*)3075 | 75 | 11 | 154 | 5.00 |
| FZ(*)3260 | 32 | 60 | 16 | 8 | 128 | 7.25 |
| FZ(*)3275 | 75 | 11 | 192 | 5.00 |
| FZ(*)3390 | 90 | 13 | 208 | 6.00 |
| FZ(*)3685 | 36 | 85 | 12 | 192 | 6.75 |
| FZ(*)3690 | 90 | 5 | 13 | 208 | 8.0 | 6.00 |
| FZ(*)3870 | 38 | 70 | 8 | 128 | 7.00 |
| FZ(*)3890 | 90 | 11 | 176 | 5.00 |
| FZ(*)4090 | 40 | 90 | 11 | 176 | 5.00 |
| FZ(*)4590 | 45 | 90 | 18 | 11 | 198 | 5.00 |
| FZ(*)45110 | 110 | 13 | 234 | 7.00 |
| FZ(*)5090 | 50 | 90 | 20 | 11 | 220 | 5.00 |
| FZ(*)50110 | 110 | 13 | 260 | 7.00 |
| FZ(*)6090 | 60 | 90 | 22 | 11 | 242 | 5.00 |
| FZ(*)60110 | 110 | 13 | 286 | 7.00 |
| FZ(*)80130 | 80 | 130 | 28 | 15 | 420 | 9.00 |
