Bimetalové kompozitné ložisko HZ-800 Výrobcovia

Vzhľadom na vlastnosti bimetalových ložiskových materiálov HZ musia bimetalové ložiská HZ pracovať v prostredí mazanom olejom. Podľa rôznych aplikačných scenárov môžu byť vo všeobecnosti navrhnuté pre tri podmienky mazania. V scenároch pohybu pri nízkej rýchlosti, ako sú vyvažovacie mostíky automobilov, platne z pružinovej ocele, brzdové čeľuste, čapy riadenia, vodiace lišty, hnacie kolesá buldozéra, hnané kolesá a iné časti, môžu byť navrhnuté na mazanie mazivom, to znamená, že mazivo sa nanáša na povrch ložiska počas montáže a potom sa pravidelne pridáva počas používania. V scenároch stredne rýchleho pohybu, ako sú ojnice, hriadele dierovacích a strihacích obrábacích strojov, dopravníkové kolesá a iné časti, môžu byť navrhnuté tak, aby boli vybavené mazaním olejovej misky. V scenároch vysokorýchlostného pohybu, ako sú prevodovky, olejové čerpadlá, olejové valce, motory, spojky a iné diely, môžu byť navrhnuté na mazanie olejovou imerziou.

Vitajte v Huazhou Zirun
Spoločnosť bola založená v auguste 2010 a v roku 2019 sa rozvinula na Zhejiang Huazhou Technology Co., Ltd., ktorá sa špecializuje na výskum a vývoj, výrobu, predaj a servis samomazných ložísk ako jeden z veľkých integrovaných podnikov. Od svojho založenia sa vždy držala cesty profesionálneho rozvoja a získala si trh vďaka svojej poprednej technickej úrovni, vynikajúcej kvalite výrobkov a vysoko kvalitnému konceptu služieb. Továreň sa nachádza vo vodnom meste Jiangnan - Nanxun, s investíciou 100 miliónov juanov, výrobnou plochou 3W štvorcových metrov, zavedením viac ako 280 sád špeciálneho vybavenia, vybavenou 100 000 formami, viac ako 150 odborníkmi a 50 automatickými výrobnými linkami.
Čítať ďalej
TOVÁREŇPREHLIADKA
  • Rastlina
  • Vybavenie
  • Vybavenie
  • Vybavenie
Spätná väzba k správam
Novinky aktualizácie
Znalosti o odvetví

Zhejiang Huazhou Technology Co., Ltd. je čínsky výrobca klzných ložísk a Bimetalové kompozitné ložisko HZ-800 rodina je náš rad s oceľovým chrbtom a olovom a bronzom pre olejom mazané, vysokozáťažové prevádzky. Vyrábame materiálové triedy HZ800, HZ720, HZ700, HZJ20 a HZ930 ako puzdrá, obalené objímky, prírubové diely a prítlačné podložky, dodávané do automobilového priemyslu, stavebníctva, poľnohospodárstva a všeobecného priemyslu.

Rad je postavený na bimetalovom páse: podložka z nízkouhlíkovej ocele pre štrukturálnu pevnosť a odvod tepla, metalurgicky spojená s obložením zo zliatiny medi, ktoré nesie klzný povrch. Diely sú tvarované, obrábané a dokončované v našom závode Nanxun, kde viac ako 280 sád špeciálneho vybavenia a 50 automatických výrobných liniek podporuje objemové programy, ako aj vlastné geometrie.

Čo zahŕňa rad HZ-800

Každý diel HZ-800 má rovnakú bimetalovú konštrukciu, ale povrchová úprava a mazanie sú zvolené pre pracovný bod. Varianty s hladkým plechom bežia s hladkou posuvnou plochou; varianty s olejovými drážkami nesú opracované kanály, ktoré rozvádzajú mazivo cez zaťaženú zónu; medené varianty pridávajú galvanizovanú vrstvu pre tepelnú vodivosť a chovanie pri zábehu. Verzie s grafitovými a privarenými prírubami rozširujú rodinu na špecifické montážne a mazacie podmienky.

Model Povrch / Vlastnosť Typický strih

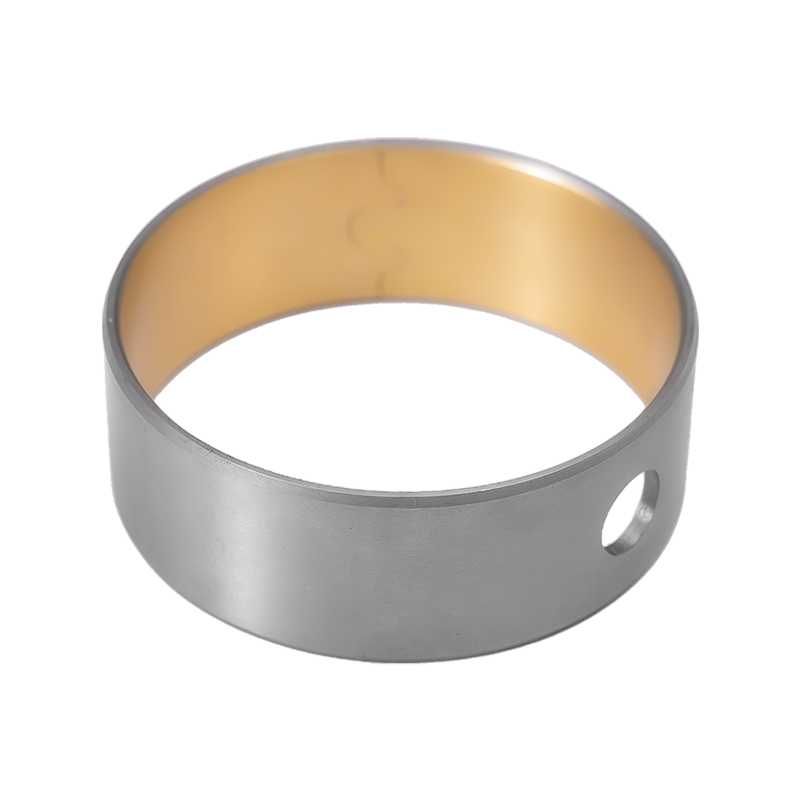

HZ801 Prírodná farba, hladký plech Vysoko nárazové a vibrujúce puzdrá a podložky; hraničné alebo zmiešané mazanie
HZ802 Prirodzená farba, olejová drážka Prevodovka riadenia, puzdrá čapu, puzdrá pedálov, zdvíhacie zariadenia

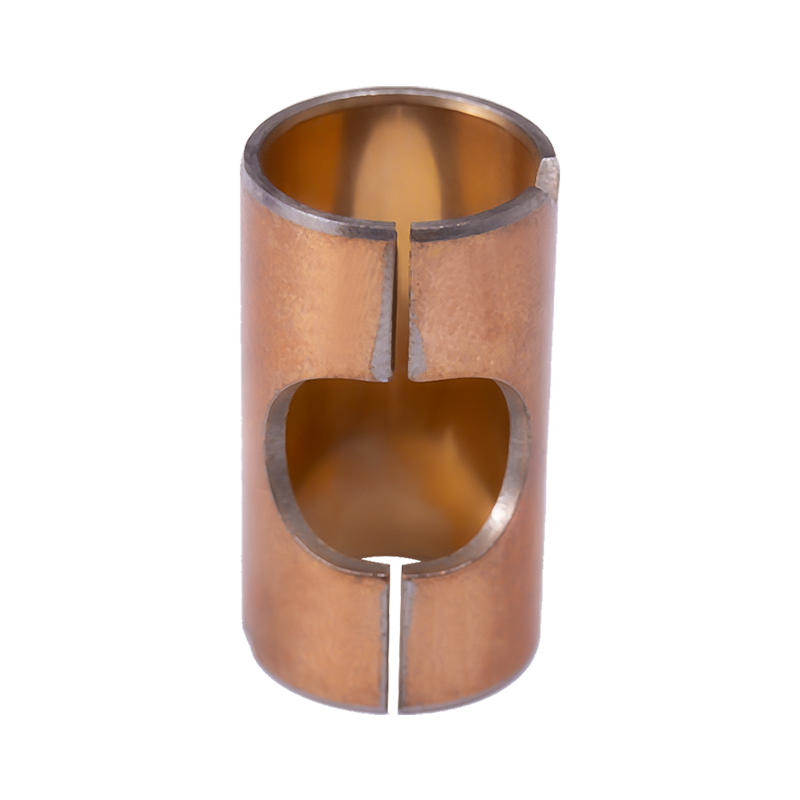

HZ803 Medený, hladký plech Elektromotory, hydraulické čerpadlá, polomazané zábehy
HZ804 Medený, olejová drážka Plynulé mazané otáčanie s riadeným prívodom oleja

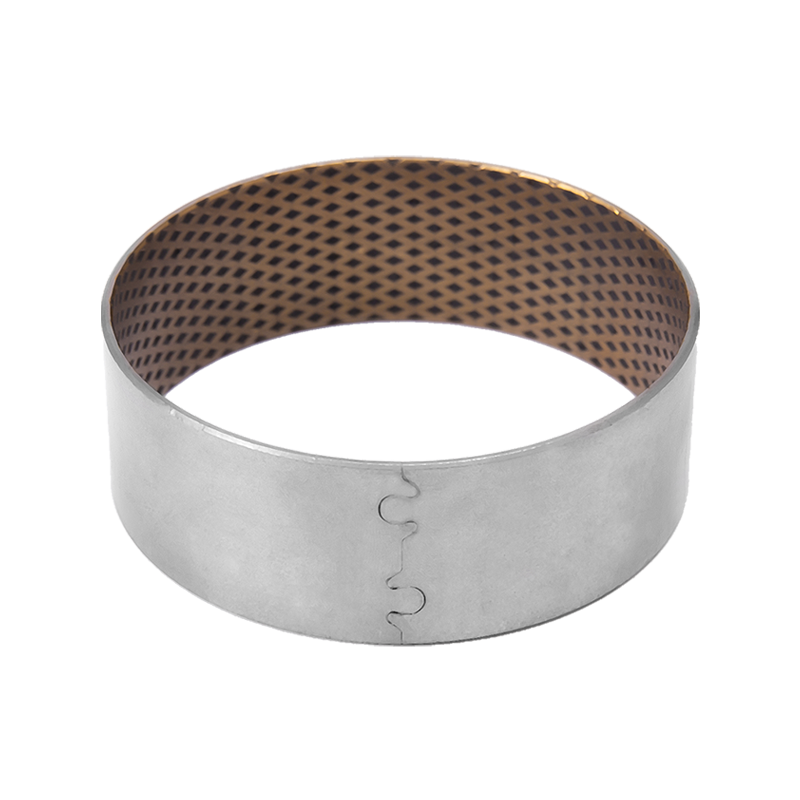

HZ08G Bimetalické medené puzdro zaliate grafitom Aplikácie vyžadujúce záložné suché mazanie pri spustení

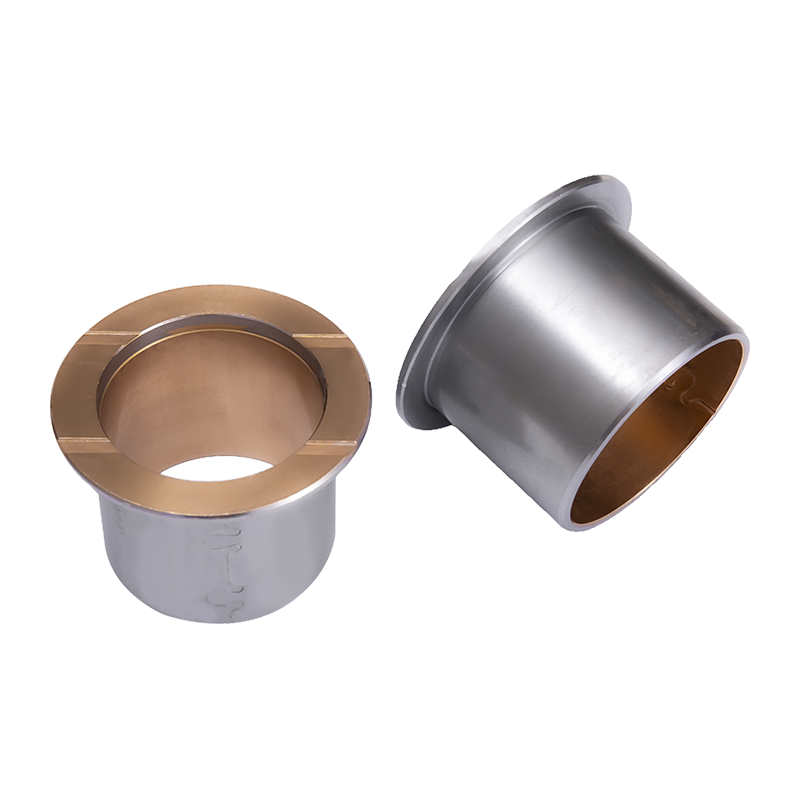

HZ08M Zváraná príruba z bimetalového kompozitu Axiálne umiestnenie plus radiálne zaťaženie v jednej časti

Materiálové triedy a limity zaťaženia

Zliatina obloženia určuje prípustné zaťaženie, tvrdosť a teplotný strop. Vyrábame päť štandardných tried, každú s uznávanými medzinárodnými ekvivalentmi, takže výkres, ktorý odkazuje na kódy SAE, GLYCO alebo JIS, možno priradiť k materiálu Huazhou bez prepracovania krytu.

  • HZ800 / CuPb10Sn10 — tvrdosť bronzu HB 70–100, prípustné maximálne dynamické zaťaženie 65 N/mm², maximálna teplota 260 °C. Najsilnejšia trieda v rade, vhodná pre vysoko nárazové a vibrujúce puzdrá a podložky.
  • HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Dobrá únavová pevnosť a klzný výkon pre stredné zaťaženie, strednú rýchlosť.
  • HZ700 / CuPb30 — HB 30–45, 25 N/mm², 150 °C. Odolnosť voči záchvatom a tolerancia voči cudzím časticiam; hlavné ložiská vo vysokootáčkových motoroch.
  • HZJ20 / AlSn20Cu (bez olova) — HB 30–40, 30 N/mm², 200 °C. Mierne zaťaženie, dobrá odolnosť proti korózii pre polovičné puzdrá a ložiská kompresora alebo chladničky.
  • HZ930 / CuSn6.5P0.1 (bez olova) — HB 60–90, 65 N/mm². Možnosť bez olova s ​​vysokou únavovou pevnosťou a nosnosťou.

Tvrdosť hriadeľa je špecifikovaná pre jednotlivé triedy — 53 HRC pre HZ800 a HZ930, 50 HRC pre HZ720, 270 HB pre HZ700 a 250 HB pre HZJ20 — takže materiál hriadeľa a tepelné spracovanie sú súčasťou výberu ložiska, nie samostatným rozhodnutím.

Dizajn mazania: Mazací tuk, olejová nádoba alebo olejová imerzia

Ložiská HZ-800 musia bežať v mazanom prostredí. Navrhujeme metódu mazania okolo profilu pohybu, a nie aplikáciu jedného vzoru na každú časť.

Mazanie mazivom

Nízkorýchlostný pohyb — automobilové vyvažovacie mostíky, pružinové oceľové platne, brzdové čeľuste, čapy riadenia, dierovacie vedenia, pohon buldozéra a poháňané kolesá. Mazivo sa nanáša pri montáži a dopĺňa sa v servisných intervaloch.

Mazanie olejového pohára

Stredná rýchlosť pohybu — ojnice, hriadele dierovacích a strihacích strojov, dopravníkové kolesá. Prívod oleja je usporiadaný cez puzdro alebo hriadeľ.

Olejová imerzia

Vysokorýchlostný pohyb — prevodovky, olejové čerpadlá, olejové valce, motory, spojky. Ložisko beží plne zaplavené a spolieha sa na únavovú pevnosť obloženia.

Kde sa sortiment zmestí do našej rodiny produktov

HZ-800 je mazaná, vysoko zaťažená vetva nášho programu klzných ložísk. Ak si projekt vyžaduje iný režim mazania alebo štýl krytu, dodávame zodpovedajúcu rodinu z rovnakého závodu.

Možnosti konfigurácie, na ktoré staviame

Diely HZ-800 sa dodávajú ako obalené puzdrá, opracované objímky, prírubové puzdrá, polovičné puzdrá a podložky. V rámci toho sú konfigurovateľné premenné:

  • Vŕtanie, vonkajší priemer, hrúbka a dĺžka steny vrátane tenkostenných profilov.
  • Vzor olejovej drážky — obyčajný, jeden olejový otvor, diamantová alebo špirálová drážka alebo zákaznícky výkres.
  • Povrchová úprava — prírodná úprava alebo medené pokovovanie.
  • Geometria príruby, zváraná príruba, skosenie a montážne nábehy.
  • Výber triedy materiálu podľa zaťaženia, rýchlosti, teploty a tvrdosti hriadeľa.

Výroba, kvalita a prevzatie

Závod v Nanxune prevádzkuje navíjacie stroje, dierovacie lisy, automatické zariadenia na zrážanie hrán a navíjanie a linky na spekanie surovín, podporované tisíckami súprav brúsnych nástrojov. Táto základňa vybavenia nám umožňuje zachovať rozmerovú konzistenciu pri opakovaných dávkach, a nie považovať každú objednávku za jednorazovú. Náš systém kvality je certifikovaný podľa IATF 16949 pre automobilový dodávateľský reťazec a vlastníme národné patenty na uznanie podnikov v oblasti špičkových technológií a patenty na úžitkové vzory vzťahujúce sa na ložiskové produkty.

Prijatie je dohodnuté pre každý projekt. Typická dokumentácia zahŕňa potvrdenie o triede materiálu podľa špecifikovaného ekvivalentného kódu, tvrdosť bronzu, rozmerovú kontrolu otvoru, vonkajší priemer, dĺžku a hrúbku steny a stav povrchu obloženia a pokovovania. Ak zákazník požaduje kontrolu prvého výrobku alebo schválenie vzorky, vyrobíme vzorky do troch dní na vyhodnotenie pred uvedením série.

Inštalácia, údržba a náhradné diely

Bimetalové puzdrá sú bežne zalisované do opracovaného puzdra. Tolerancia otvoru po montáži, zaoblenie puzdra a nábehové skosenie ovplyvňujú konečnú vôľu, preto dodávame odporúčané údaje lícovania s balíkom výkresov. Pretože je obloženie metalurgicky spojené s oceľovou podložkou, diel možno vymeniť ako jednu položku bez opätovného opracovania krytu.

  • Časti mazané tukom vyžadujú pravidelné dopĺňanie; diely napájané olejom závisia od udržiavania dodávky oleja a filtrácie.
  • Náhradné diely sú vyrábané podľa rovnakého výkresu a materiálu ako originál.
  • Opotrebované puzdrá sa prejavia zvýšenou vôľou, hlukom alebo zvýšením teploty na kryte.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Aby sme mohli presne citovať ložisko HZ-800, pracujeme z aplikácie, nie len z katalógového čísla. Nasledujúce vstupy nám umožňujú vybrať triedu, geometriu a vlastnosti mazania a potvrdiť realizovateľnosť.

Vstup Čo potrebujeme Prečo na tom záleží
Rozmery Vŕtanie, vonkajší priemer, dĺžka, hrúbka steny, veľkosť príruby, výkres alebo vzorka Definuje cestu tvarovania a obrábania
Načítať Radiálne zaťaženie, smer, otrasy alebo vibrácie Nastavuje požadované prípustné dynamické zaťaženie a sklon
Pohyb Rýchlosť, zdvih, rotácia alebo oscilácia, pracovný cyklus Spôsob mazania pohonov a dizajn drážky
Životné prostredie Prevádzková teplota, kontaminácia, vystavenie korózii Potvrdzuje výber teplotného stropu a pokovovania
Párovací hriadeľ Materiál, tvrdosť, povrchová úprava Musí spĺňať špecifikované minimum HRC alebo HB
Bývanie Tolerancia otvoru, materiál, hrúbka steny Určuje vôľu pri nalisovaní a po nasadení
Program Ročný objem, veľkosť šarže, harmonogram dodávok, balenie Plánuje nástroje, výrobné sloty a rozsah dodávky

Často kladené otázky

Aký je rozdiel medzi HZ801 a HZ803?

Obidve sú bimetalové ložiská z hladkého plechu s rovnakou oceľovou konštrukciou s olovom a bronzom. HZ801 má prirodzený povrch pre rýchle vniknutie a stabilné trenie pri veľkom namáhaní. HZ803 pridáva galvanizovanú medenú vrstvu, ktorá zlepšuje tepelnú vodivosť, odolnosť proti korózii a kompatibilitu s protiľahlým povrchom, čo vyhovuje motorom, hydraulickým čerpadlám a polomazaným prevádzkam.

Môžu ložiská HZ-800 bežať bez oleja?

Bimetalové ložiská HZ-800 sú určené pre mazané aplikácie. Variant HZ08G s grafitom poskytuje záložné mazanie počas spúšťania alebo prerušovanej prevádzky, ale nepretržitý chod nasucho nie je zamýšľanou povinnosťou. Pre úplne bezúdržbovú prevádzku by sme sa namiesto toho pozreli na samomazací rad HZ-10.

Ktorá trieda by sa mala použiť pre zaťaženie s vysokým nárazom?

HZ800 s výstelkou CuPb10Sn10 je najpevnejšia trieda v rodine s povoleným maximálnym dynamickým zaťažením 65 N/mm² a teplotným stropom 260 °C. Je to štandardná voľba pre vysokoúčinné vibračné puzdrá a podložky. HZ930 ponúka bezolovnatú alternatívu s rovnakou hodnotou 65 N/mm².

Dodávate vlastné rozmery a vzory olejových drážok?

áno. Vyrábame zákaznícke výkresy, vrátane neštandardného otvoru, OD, dĺžky, hrúbky steny, geometrie príruby a vzorov drážok. Vzorky sa vyrábajú za tri dni, takže pred sériovou výrobou je možné skontrolovať vhodnosť a chod.

Aká dokumentácia je dodávaná s objednávkou?

Typ materiálu a ekvivalentný kód, tvrdosť bronzu, záznamy o rozmerovej kontrole a stav povrchu sú štandardným balíkom. Správy o kontrole prvého článku a vzorové záznamy o schválení sa poskytujú tam, kde si to projekt vyžaduje. Náš systém kvality je certifikovaný podľa IATF 16949.

Ako sú ložiská balené a odosielané?

Balenie a rozsah dodávky sú dohodnuté podľa objednávky, zahŕňajúce ochranu dielov, označovanie a konfiguráciu kartónov alebo paliet. Vyvážame na trhy vrátane Ruska, Malajzie, Iraku a Rumunska a počas kontroly objednávky potvrdzujeme prepravné podmienky.
