HZ-FR Bronzové drôtené PTFE ložisko mäkkého remeňa

Rozsah aplikácie

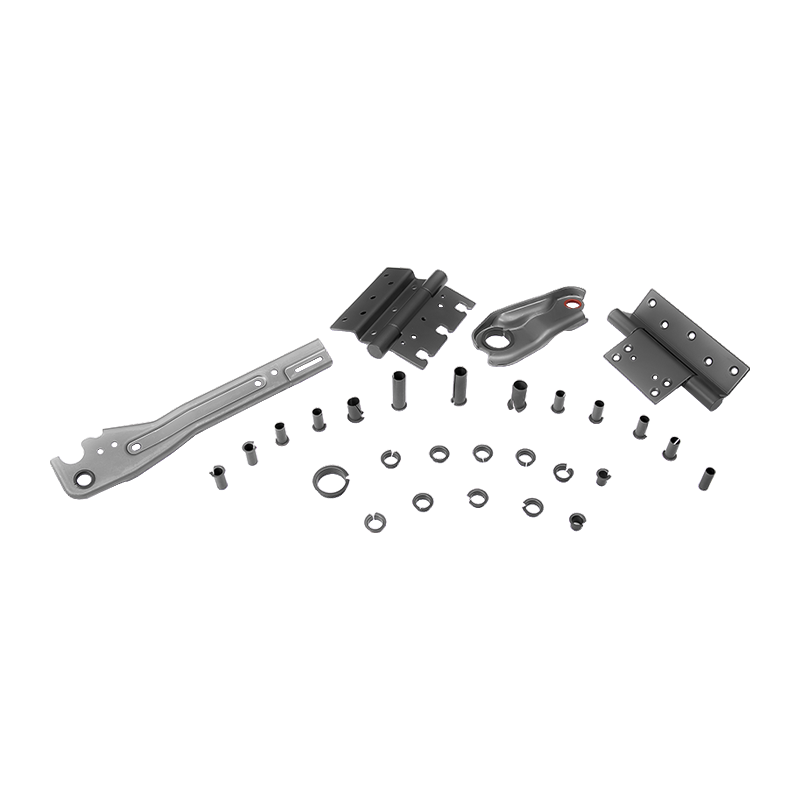

V súčasnosti je široko používaný v textilných strojoch, guľových ložiskách, závesoch automobilových dverí atď.

Technický dátum

Technická podpora

Výber ložiska

Puzdro HZ vyvinulo druhy ložiskového materiálu podľa rozdielnych pracovných podmienok, používateľ si môže vybrať materiálovú základňu podľa pracovného prostredia ložísk, zaťaženia, rýchlosti, opotrebovania, požiadavky na odpor, spôsobu pohybu, inštalácie, ceny materiálu atď.

Zaťaženie ložiska

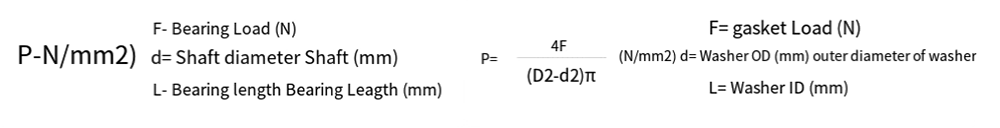

Valcové puzdrá, prírubové puzdrá / prítlačná podložka

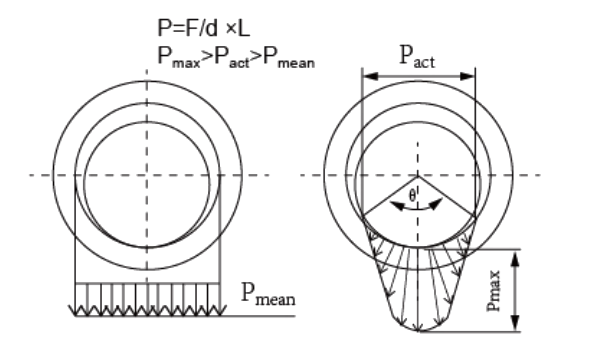

Ako faktor vôle, skosenie puzdier, olejová drážka atď. Skutočné zaťaženie (Pact) je vyššie ako teória výpočtu (Pmean).

Rýchlosť

Rotačný pohyb / Oscilačný pohyb / Recipročný pohyb

PV=PXV (N/mm2xm/s)

PV je súčinom špecifického zaťaženia ložiska p a klznej rýchlosti V, čo je veľmi dôležitý konštrukčný údaj. Odporúčame navrhnúť nižšiu hodnotu PV, ktorá povedie k dlhšej životnosti. Taktiež neprekračujte max. zaťaženie materiálu, rýchlosť, tep. A pokiaľ možno nižšie.

Inštalácia posuvného puzdra a krytu

Puzdrá HZ by sa mali vyčistiť v petrolejovej alebo naftovej pästi, ponoriť do motorového oleja a potom vysušiť. Keď je puzdro nainštalované do puzdra, uistite sa, že puzdro sa neotáča v puzdre alebo sa nepohybuje v axiálnom smere a súčasne aby sa vonkajší povrch povrchu úplne dotýkal základného otvoru, vo všeobecnosti zaručte kontaktnú plochu nad 7o%, čím sa zlepší nosnosť a prenos trecieho tepla. Vnútorný povrch puzdra HZ je vyrobený zo samomazného plastu, vonkajší povrch oceľová podložka, Koeficient trenia medzi oceľou a oceľou je väčší ako medzi oceľou a plastom, preto by sme si mali zvoliť ľahké tesné uloženie, ktoré zabráni pohybu puzdra nápravy v základni pri práci a tiež zabráni deformácii vnútorných otvorov a ich príliš veľkým rozmerom kvôli veľkému tesnému uloženiu vonkajšieho priemeru.

Vo vysokotlakových pracovných podmienkach sa treba vyhnúť vonkajšiemu kruhu puzdra nápravy. Tu sa odporúčajú dva spôsoby:

1. Zväčšite vonkajší priemer objímky nápravy a deformáciu vnútorných otvorov je možné kalibrovať pomocou kalibračnej tyče.

2. Pri inštalácii naneste na kryt ZY 801 lepidlo proti kyslíku, aby ste posilnili kombinovanú pevnosť medzi objímkou ​​nápravy a základovým otvorom.

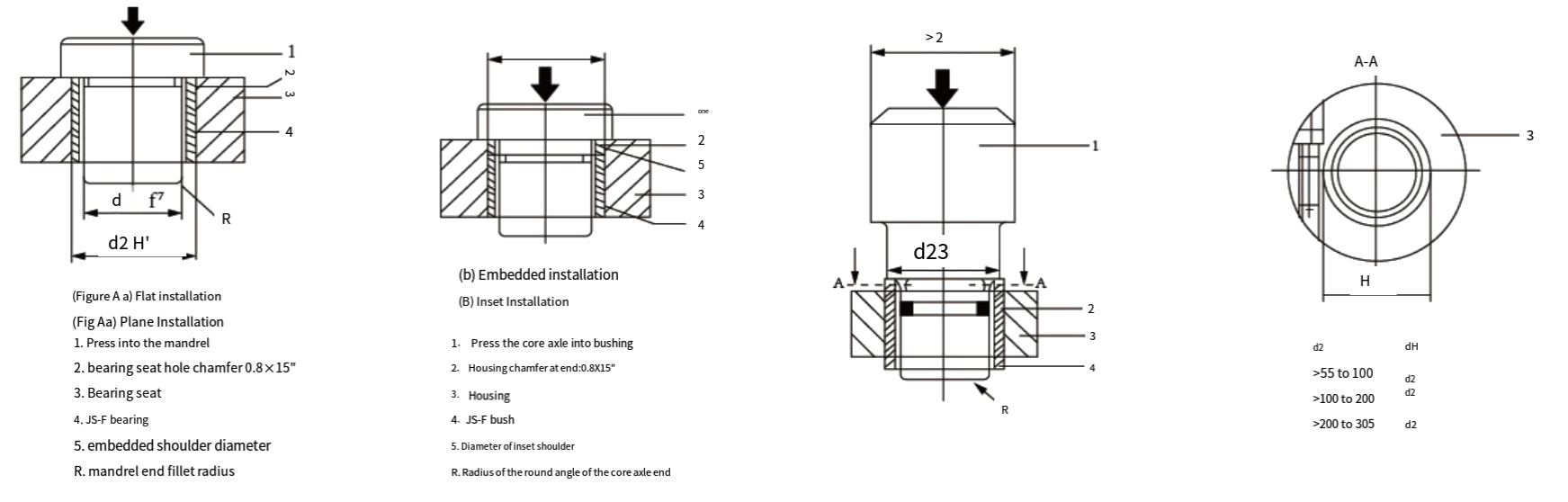

Pre puzdro (vonkajší priemer < 55 mm) zatlačte puzdro do puzdra jemne a opatrne pomocou osi jadra s rukoväťou.

Pre puzdro (vonkajší priemer > 55 mm) zatlačte puzdro do puzdra jemne a opatrne pomocou rukoväte s ramenom, „O“ krúžku a pomocného kruhu. Obr B.
