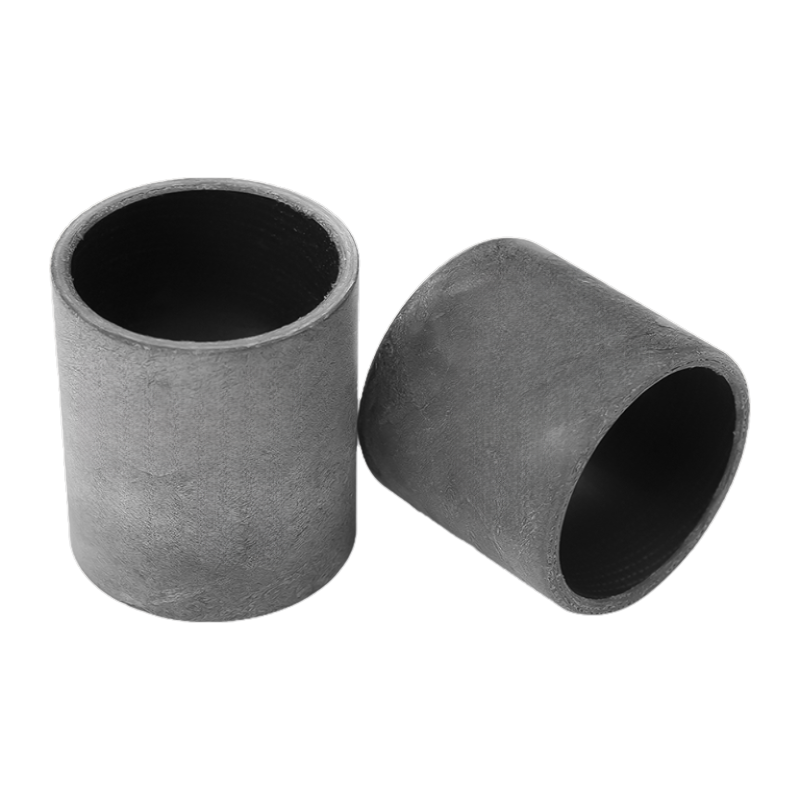

Čo sú strojárske plastové ložiská HZ-EP

Ložiská HZ-EP sú klzné klzné prvky vyrobené z technických termoplastov vstrekovaním, s vláknitou výstužou a plnivami tuhých mazív tam, kde to vyžaduje prevádzka. Pretože geometria pochádza skôr z formy než z cyklu obrábania, môžeme vyrábať rebrá, príruby, olejové alebo tukové kapsy, zaskakovacie prvky a nekruhové otvory, ktoré by boli drahé v bronze alebo oceli.

Matrica materiálu nesie mazivo, takže ložisko beží nasucho alebo len s hraničným mazaním. Trenie zostáva nízke v suchých aj mazaných podmienkach a polymér toleruje vlhké, slané a mierne chemické prostredie, kde by kovové puzdro korodovalo. Nízka hustota tiež znižuje rotačnú hmotu a prenášaný hluk.

Kam sa hodí rozsah

• Automobilové komponenty — závesy sedadiel, čapy pedálov, západky a spojovacie body, držiaky motora a vnútorné mechanizmy.
• Priemyselné stroje — pohony dopravníkov, baliace a etiketovacie linky, vačkové kladičky a nízkorýchlostné rotačné spoje.
• Lekárske a laboratórne vybavenie — zostavy, odstredivky a nástroje s riadenou vlhkosťou, kde je kontaminácia mazivom neprijateľná.
• Poľnohospodárske a outdoorové vybavenie — otočné body a spojenia vystavené prachu, umývaniu a poveternostným vplyvom.

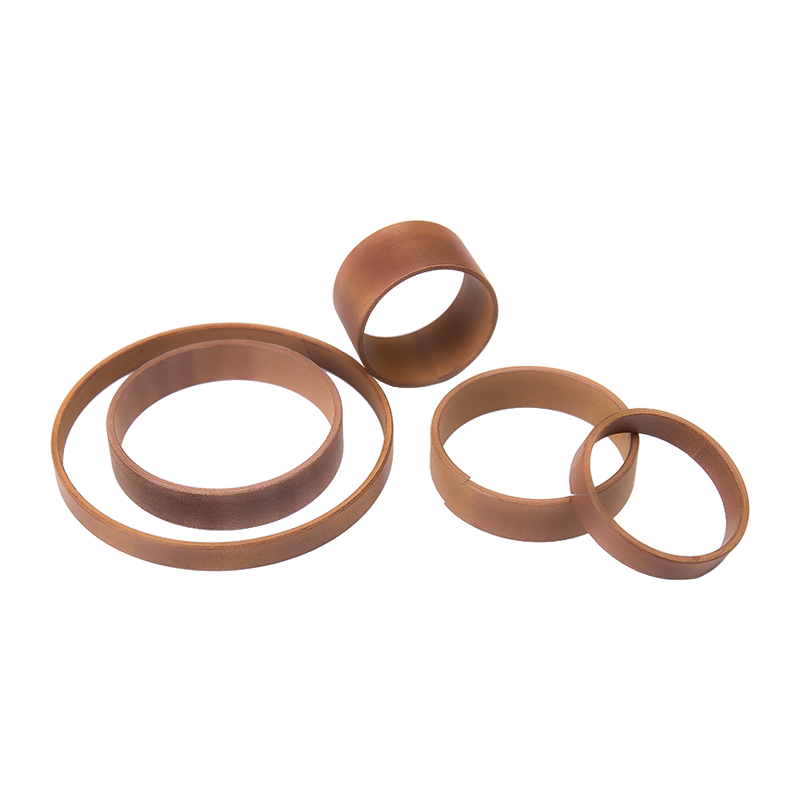

Náš sortiment HZ-EP

Rodina HZ-EP je usporiadaná podľa typu pohybu a štýlu montáže, takže projekt môže byť prispôsobený najbližšej štandardnej geometrii predtým, ako sa bude diskutovať o akomkoľvek nástroji.

Materiály a kritické špecifikácie

Štandardné fólie HZ-LIN a presné triedy používajú vysokopevnostnú plastovú matricu, ako je POM alebo PA66, vystuženú vláknami a naplnenú tuhými mazivami vrátane PTFE a grafitu. Mazivo sa pri pohybe uvoľňuje progresívne, čo udržuje koeficient trenia v rozsahu 0,05–0,15 pri teplote približne -40 °C až 120 °C a podporuje dynamické hodnoty PV až do približne 1,5 MPa·m/s.

• Statická pevnosť v tlaku — do približne 120 MPa pre druhy vystužených fólií.

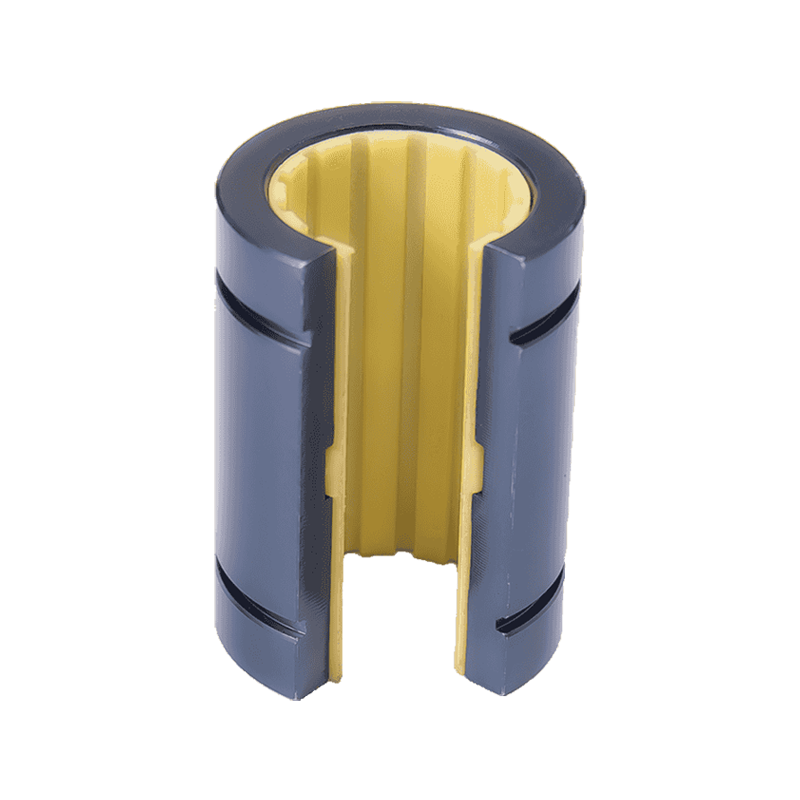

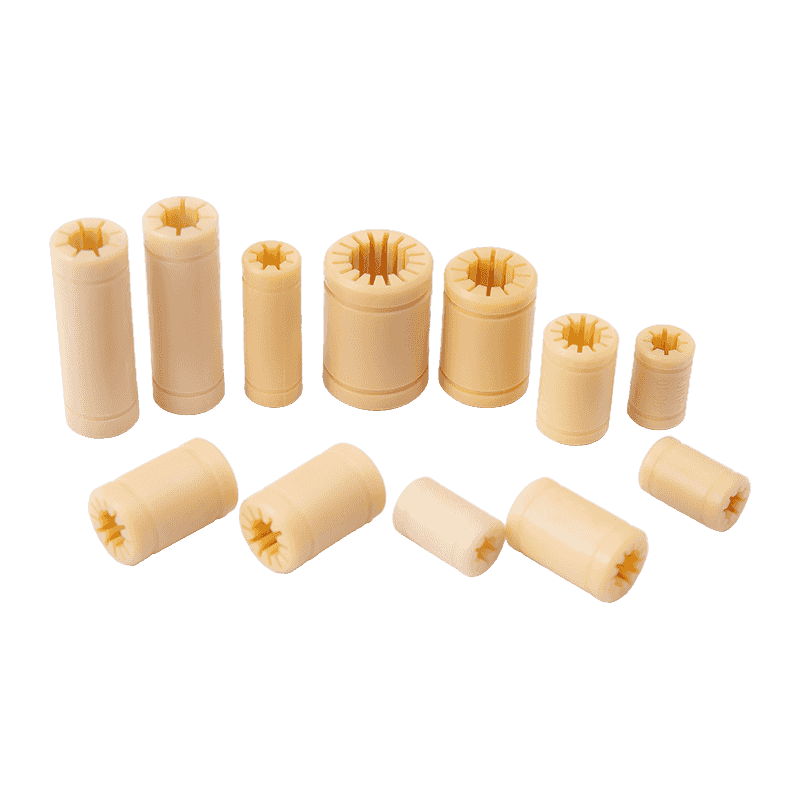

• Presná tolerancia otvoru — Presné puzdrá HZ-LIN sú udržiavané na približne ±0,02 mm s drsnosťou otvoru Ra ≤ 0,8 µm, aby sa zabránilo preklzávaniu.
• Absorpcia vlhkosti — menej ako 0,5 % pre presnú triedu, pričom rozmery sú stabilné v zariadeniach s reguláciou vlhkosti.
• Bývanie vhodné — presné puzdrá sú dimenzované pre kryty H7 a nalisovanú inštaláciu.
• Hodnoty zaťaženia — katalógové tabuľky uvádzajú dynamickú a statickú nosnosť na veľkosť otvoru, napríklad LIN-00-20 pri 1125 N dynamickej a 7875 N statickej.

Pretože polymér je chemicky inertný a neporézny, odoláva oxidácii, vystaveniu zriedeným kyselinám a soľnému roztoku a nepodporuje rast mikróbov, čo je dôležité pre potravinové a lekárske zostavy. Tvrdé nečistoty sa uložia do povrchu namiesto toho, aby poškriabali hriadeľ.

Rýchlosť, zaťaženie a tepelné správanie

Termoplasty sa pri rýchlosti správajú inak ako bronz. Teplo generované na klznom rozhraní musí odchádzať cez hriadeľ a puzdro, takže prípustná PV klesá, keď sa plynule zvyšuje rýchlosť a keď sa teplota okolia blíži k hranici materiálu. Ložisko dimenzujeme tak, aby súčin kontaktného tlaku a rýchlosti posuvu zostal vo vnútri obalu materiálu pri skutočnom pracovnom cykle, nie pri nominálnej špičke.

Rozmerová stabilita pri pôsobení tepla je skutočnou výhodou: polymér sa nerozťahuje ako kov, takže vôľa zostáva predvídateľná a riziko zachytenia spôsobené tepelným rastom je znížené. Štruktúra tiež tlmí harmonické vibrácie, čo znižuje hluk a rezonanciu v presných strojoch.

Možnosti konfigurácie

V rámci rodiny HZ-EP upravujeme triedu materiálu, hrúbku steny, tolerančné pásmo otvoru, tvar príruby, mazacie vrecká, tesniace chlopne a koncové skosenie tak, aby vyhovovali montáži. Typické rozhodnutia o konfigurácii zahŕňajú:

• Balenie základnej živice a plniva – neplnené, vystužené vláknami alebo naplnené tuhým mazivom.
• Trieda tolerancie otvoru a vonkajšieho priemeru zodpovedá uloženiu hriadeľa a otvoru krytu.

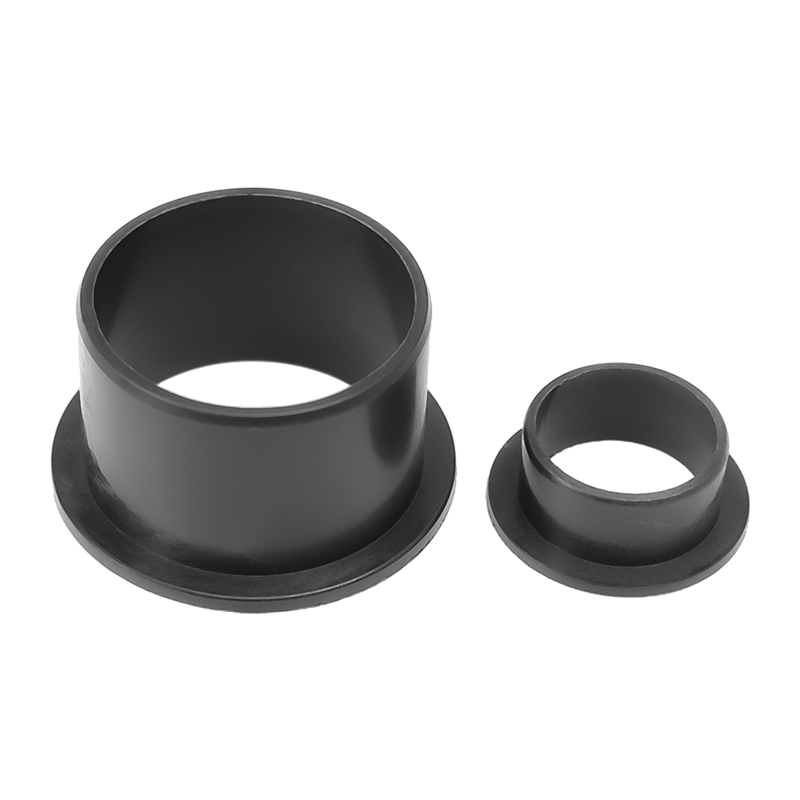

• Hladká, prírubová, utesnená alebo lineárna posuvná geometria.
• Olejové otvory, mazacie drážky alebo vrecká s diamantovým vzorom, kde je k dispozícii hraničné mazanie.
• Farba a označenie pre identifikáciu montážnej linky.

Ak štandardná katalógová veľkosť nevyhovuje, skontrolujeme výkres a potvrdíme, či je možné prispôsobiť existujúcu formu alebo či je potrebný nový nástroj. Formovacie nástroje sú držané interne, čo skracuje cestu od výkresu k prvému výrobku.

Inštalácia, montáž a integrácia linky

Ložiská HZ-EP sú navrhnuté pre jednoduchú montáž lisovaním s minimálnym tlakom, čo znižuje riziko deformácie otvoru na linke. Presné triedy sú kompatibilné s krytmi H7; triedy klzných fólií sa dodávajú s montážnymi výkresmi základného otvoru, takže vŕtanie krytu, šírka drážky a upevňovacie prvky môžu byť opracované tak, aby zodpovedali.

Pre automatizovanú montáž môžeme definovať nábehové skosenie, retenčné osadenie a orientačné prvky a dodať rozmerovú správu potrebnú na nastavenie lisovacej sily a zdvihu. Povrchová úprava hriadeľa je dôležitá rovnako ako ložisko: brúsený kalený hriadeľ v rozsahu Ra 0,2–0,8 µm poskytuje najstabilnejšie trenie, zatiaľ čo veľmi hrubé hriadele urýchľujú opotrebovanie.

Kontrola kvality a akceptácia

Výroba beží na viac ako 280 súpravách špeciálnych zariadení s 50 automatickými výrobnými linkami, podporovanými internými formami a technickým tímom viac ako 150 ľudí. Rozmerová kontrola zahŕňa priemer otvoru, vonkajší priemer, hrúbku steny, geometriu príruby a dĺžku oproti dohodnutému výkresu.

• Kontrola prvého výrobku a správa o rozmeroch pred uvoľnením šarže.
• Vysledovateľnosť materiálu a šarže prostredníctvom lisovania a konečnej úpravy.
• Plány odberu vzoriek dohodnuté na projekt pre kritické charakteristiky.
• K dispozícii je certifikačná dokumentácia pre automobilové a priemyselné programy, vrátane IATF16949 a záznamov systému manažérstva kvality.

Kritériá prijatia sú stanovené vo výkrese a pláne kontroly pred výrobou, takže obe strany merajú rovnaké vlastnosti rovnakým spôsobom.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Aby sme prešli od dopytu k pevnej konfigurácii a cenovej ponuke, pracujeme z nižšie uvedených prevádzkových údajov. Ak hodnota ešte nie je stanovená, môžeme navrhnúť východiskový bod a potvrdiť ho v aplikácii.

Údržba, náhradné diely a prevádzkyschopnosť

Samomazné ložiská HZ-EP odstraňujú tukové vedenie, intervaly premazania a s tým spojené prestoje. V prevádzke je opotrebovanie progresívne a predvídateľné; výmena je operácia vylisovania a zalisovania s použitím rovnakého otvoru krytu. Uchovávame záznamy o formách, takže opakované objednávky reprodukujú pôvodnú geometriu a môžeme dodať náhradné šarže oproti pôvodnému referenčnému výkresu.

V prípade veľkoobjemových programov odporúčame držať definované rezervné množstvo u zákazníka, a nie spoliehať sa na núdzové zásielky, a diely môžeme zabaliť do súprav pripravených na linku alebo do kontajnerov na veľké množstvo, aby vyhovovali procesu príjmu.

Dokumentácia, balenie a rozsah dodávky

Ku každej objednávke je priložená dokumentácia dohodnutá vo fáze cenovej ponuky: správy o rozmeroch, vyhlásenia o materiáli a certifikačné kópie tam, kde to program vyžaduje. Balenie je špecifikované na diel – hromadné vrecia, vrstvené podnosy alebo individuálna ochrana pre presné otvory – tak, aby diely dorazili bez poškodenia povrchu.

Rozsah dodávky je písomne ​​potvrdený pred výrobou, vrátane množstva, balenia, označenia a kontrolných dokumentov. Vzorky sa vyrábajú za tri dni pre štandardné konfigurácie, čo umožňuje kontrolu vhodnosti a funkčnosti pred odovzdaním celej šarže.

Často kladené otázky

Môžu ložiská HZ-EP bežať úplne nasucho?

áno. Tuhé mazivo v polymérnej matrici poskytuje klzné rozhranie, takže nie je potrebné žiadne vonkajšie mazivo ani olej. Chod nasucho je normálnym stavom pre fóliu a presné triedy; tam, kde je prítomná mazová drážka alebo olejový otvor, slúži na predĺženie životnosti pri vyššej fotovoltaickej prevádzke, nie ako povinná požiadavka.

Akú povrchovú úpravu hriadeľa a toleranciu by mal mať spojovací hriadeľ?

Brúsený hriadeľ v rozsahu Ra 0,2–0,8 µm poskytuje najstabilnejšie trenie a chovanie pri opotrebovaní. Toleranciu hriadeľa je potrebné odčítať spolu s tolerančným pásmom diery v katalógovej tabuľke, pretože medzi nimi je rozdiel medzi vôľou chodu. Pred uvoľnením potvrdíme pár oproti nákresu.

Ako si mám vybrať medzi presným puzdrom a posuvnou fóliou?

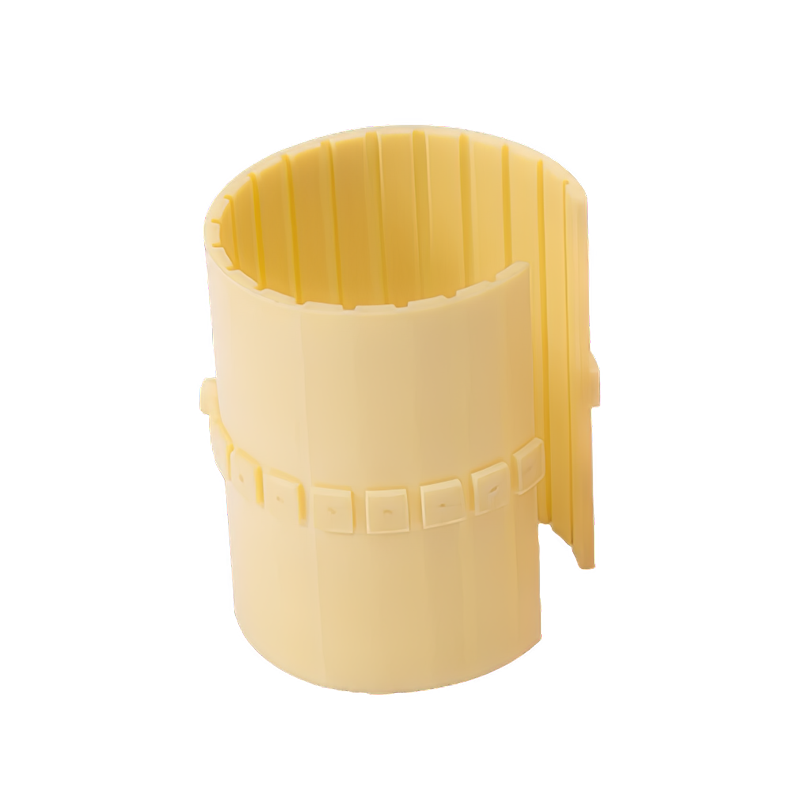

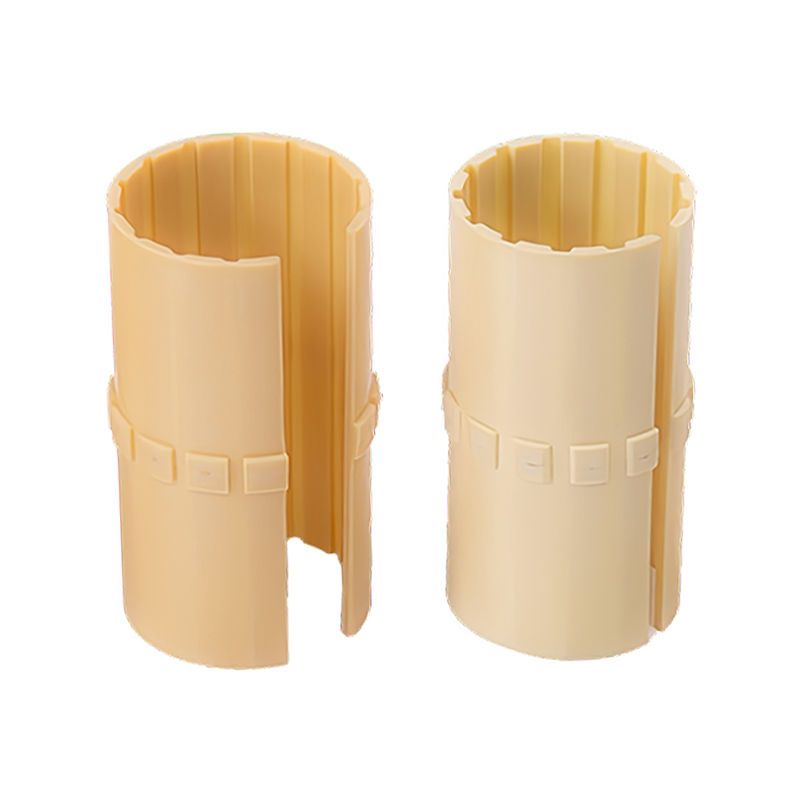

Presné puzdro je lisovaná alebo opracovaná súčiastka s tesnou toleranciou otvoru a hrubou stenou, vhodná na montáž zalisovaním do puzdra H7 a na oscilačné alebo mikropohybové prevádzky. Posuvná fólia je tenkostenný zabalený prvok pre väčšie otvory v skriniach a lacnejšie zostavy a je k dispozícii v hladkej a utesnenej verzii.

Môžete vyrobiť neštandardnú veľkosť alebo geometriu?

áno. S vlastným nástrojom na výrobu foriem a technickým tímom viac ako 150 ľudí prispôsobujeme existujúce formy alebo vyvíjame nové pre nekruhové otvory, príruby, prídržné prvky a tesniace okraje. Pošlite výkres s prevádzkovými údajmi a my vám potvrdíme realizovateľnosť a trasu nástroja.

Aký je typický dodací čas pre vzorky a výrobu?

Vzorky pre štandardné konfigurácie sa vyrábajú do troch dní. Načasovanie výroby závisí od toho, či je možné použiť existujúce nástroje alebo či je potrebná nová forma, a je potvrdené v cenovej ponuke po stanovení výkresu a ročného objemu.

Aké dokumenty sprevádzajú zásielku?

Dokumentácia je dohodnutá podľa programu a môže zahŕňať správy o rozmerových kontrolách, vyhlásenia o materiáli a certifikačné kópie. Presná súprava je uvedená v potvrdení objednávky, aby prijímajúca kontrola vedela, čo môže očakávať.
