HZ20 Hliníkové porézne sintrované medené ložisko s vysokým obsahom cínu

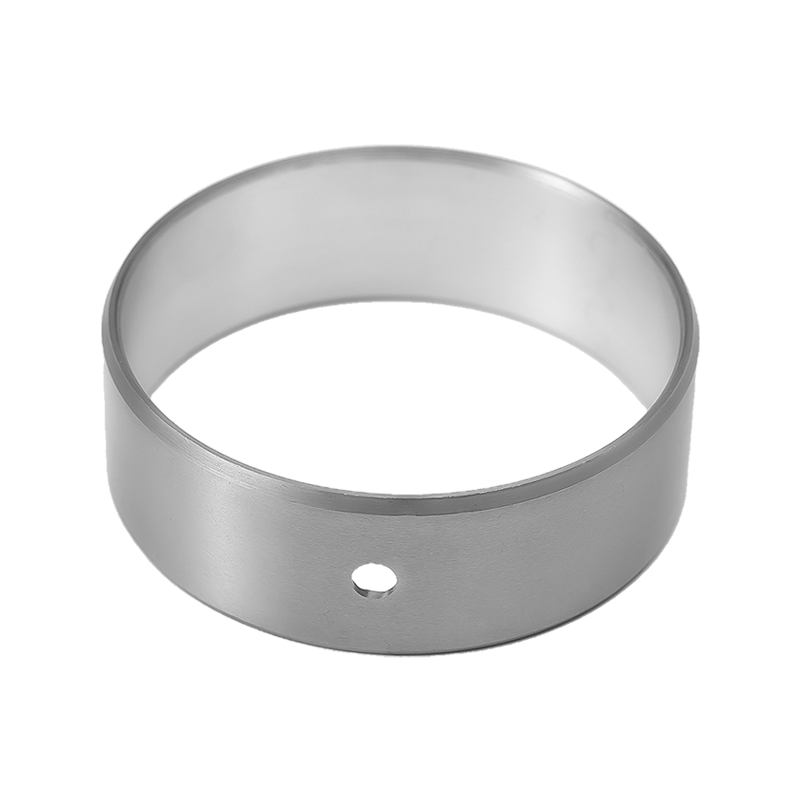

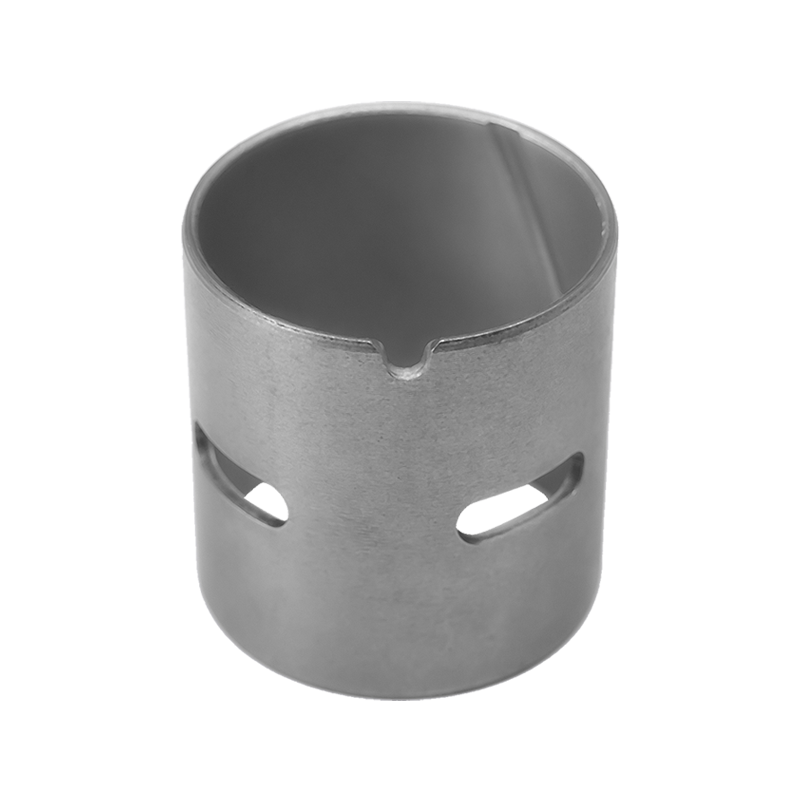

Hliníkové porézne sintrované medené ložisko HZ20 s vysokým obsahom cínu je navrhnuté tak, aby poskytovalo spoľahlivý výkon v stredne až nízko zaťažených motoroch a mechanických systémoch. Kombináciou odolnosti voči olejovej korózii, strednej únavovej pevnosti a vynikajúcej prispôsobivosti toto ložisko eliminuje potrebu povrchového galvanického pokovovania pri zachovaní silných vlastností proti zadretiu a zabudovateľnosti. Jeho pórovitá spekaná medená štruktúra, naplnená hliníkovou zliatinou s vysokým obsahom cínu (AISn20Cu1), zaisťuje optimálne zachovanie mazania a odolnosť proti opotrebeniu pri nepretržitej prevádzke.

Kľúčové vlastnosti
Štruktúra materiálu:
Hliníková vrstva s vysokým obsahom cínu (AISn20Cu1): Hrúbka 0,2–0,5 mm, poskytuje nízke trenie, zabudovateľnosť a odolnosť proti korózii.
Porézna sintrovaná medená základňa: Zlepšuje distribúciu oleja, odvod tepla a nosnosť až do 50 MPa.
Podklad z nízkouhlíkovej ocele: Poskytuje mechanickú pevnosť, tepelnú vodivosť a štrukturálnu stabilitu.
Výhody dizajnu:
Presne opracovaný vonkajší priemer pre presné prispôsobenie; vnútorný vývrt je možné po inštalácii prepracovať pre prispôsobené aplikácie.
Eliminuje potrebu dodatočných antifrikčných povlakov, čím sa znižuje zložitosť výroby.
V súlade so smernicou EÚ o vozidlách po dobe životnosti 2000/53/EC pre environmentálnu udržateľnosť.

Funkcia aplikácie

Objímka medzného mazania HZ20 je založená na kompozitnom materiáli s 3 pevne spojenými vrstvami: oceľ ako podklad, vnútorný bronzový sférický prášok ako medzivrstva a modifikovaný POM ako výstelková vrstva. Má olejovú kapsu na olejové mazanie. Dobre sa hodí na pomalú rýchlosť. Vysoká prevádzka pri normálnej teplote. Môže ušetriť náklady a predĺžiť životnosť pri výmene normálnych bronzových puzdier. Môže to znížiť frekvenciu pridávania oleja. zjednodušiť proces výmeny, keď sa používa na valcovni. Je široko používaný v podvozkoch automobilov, kovacích strojov, hutníckych strojov a banských strojov, stavebných strojov, vodnej energie, valcovne atď.

Zákon o nosení

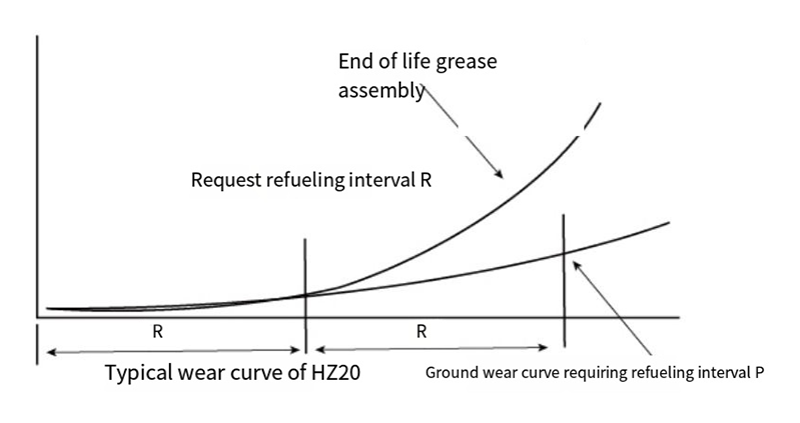

Materiál HZ20 sa riadi špeciálnym pravidlom opotrebenia, ako je znázornené na Obr. 4, vo fáze R môže dôjsť k nepatrnému oderu, keď sa nanáša mazivom a potom sa inštaluje. Ale po fáze R. hraničný mazací stav zmizne a opotrebovanie bude prehnané. Ak doplníte olej. výrobok môže byť drasticky držaný nepozoruhodným nosením a jeho životnosť sa tiež výrazne predĺži. Výhodou materiálu HZ20 je preto pridanie oleja s prímesou
interval R, ktorý je výrazne dlhší ako interval R iných kovových materiálov. Je približne päťkrát dlhší.

Keď je puzdro HZ20 inštalované s použitím maziva, ako je mazivo na báze lítia alebo silikónu. Jeho životnosť sa líši od hodnoty PV v prevádzkových podmienkach. napríklad. keď je hodnota PV približne 2,5 MPam/s. jeho životnosť bude asi 200 hodín; pri hodnote PV 0,1Mpa-m/s môže byť jeho životnosť nad 10,0oohr (podrobnosti pozri v tabuľke) Cyklus R údržby mazania puzdra HZ20 je približne polovica jeho životnosti. Napríklad, keď PV=25 Mpam/s. je potrebné ho namazať olejom každých 100 hodín.

Materiálová štruktúra

1. POM s olovom 0,3-0,5 mm,
2. Porézny bronzový sintr,
3. Oceľová podložka
4. Medené pokovovanie

Poznámka: Pre produkty série Hz20 sú vhodné rôzne materiály podľa rôznych pracovných podmienok, ako je bronzová podložka, podložka z nehrdzavejúcej ocele a bezolovnatý materiál. Hz20 je ekologický bezolovnatý výrobok a jeho farba je oranžová.

Technický dátum

index výkonnosti	Údaje
Max.zaťaženie	70 N/mm²
PV limit	22 N/mm²-m/s
Limit teploty	-40 °C ~ 130 °C
Koeficient trenia	0,05 ~ 0,25 μ
Obmedzenie rýchlosti	2,5 m/s

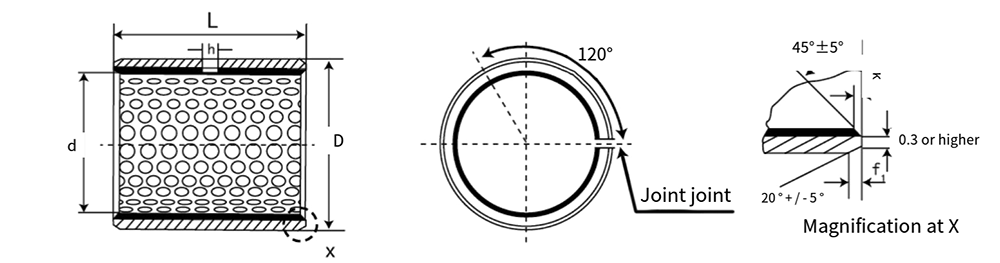

d	D	Priemer hriadeľa f7	Bývanie H7	Hrúbka steny		Olejový vrt h	f1	f2	L ⁰ _-0,40
d	D	Priemer hriadeľa f7	Bývanie H7	Min.	Max.	Olejový vrt h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Priemer hriadeľa f 7	Bývanie H 7	Hrúbka steny		Olejový vrt h	f1	f2	L ⁰ _-0,40
d	D	Priemer hriadeľa f 7	Bývanie H 7	Min.	Max.	Olejový vrt h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
