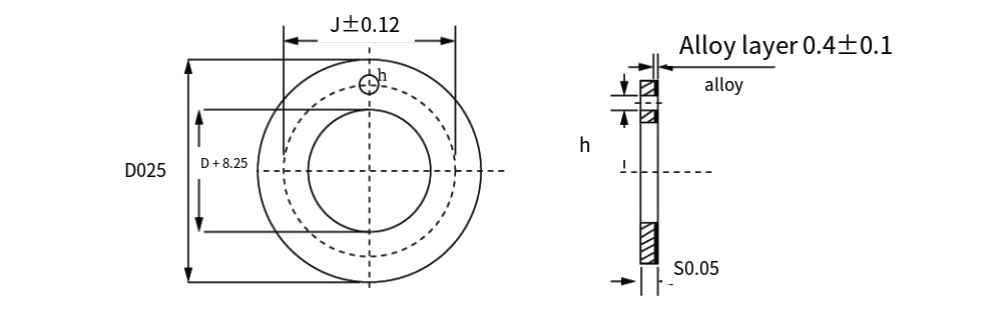

| Φd 2 0.25 | ΦD 0 -0,25 | S t 0 -0,25 | ΦJ±0,12 | Φh 0.1 0.4 |
| 12 | 24 | 1.5 | 18 | 1.5 |
| 14 | 26 | 20 | 2 | |
| 16 | 30 | 22 | ||
| 18 | 32 | 25 | ||
| 20 | 36 | 28 | 3 | |
| 22 | 38 | 30 | ||
| 24 | 42 | 33 | ||
| 26 | 44 | 35 | ||
| 28 | 48 | 38 | 4 | |
| 32 | 54 | 43 | ||
| 38 | 62 | 50 | ||
| 42 | 66 | 54 | ||
| 48 | 74 | 2 | 61 | |
| 52 | 78 | 65 |
Navrhovanie olejovej indentácie
Na úplné namazanie puzdra počas výkonu sa odporúča veľkosť inbrikačného otvoru nasledovne.
Mazací otvor by mal byť vzdialený od tupého kĺbu a nakladacej plochy a navrhnutý tak, aby umožňoval ľahké plnenie oleja.
| O.D. | 14~22 | 22-40 | 40-50 | 50-100 | 100-180 |
| Mazací otvor (mm) | 3 | 4 | 5 | 6 | 7 |
Hrúbka ložiska ZH
| Nominálny Hrúbka | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| Hrúbka Oceľové pečenie | 0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| Hrúbka Bronzová vrstva | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| Vyrobiteľná hrúbka steny | 1 0.15 0.25 | 1.5 0.15 0.25 | 2 0.15 0.25 | 2.5 0.15 0.25 | 3 0.15 0.25 | 3.5 0.15 0.25 | 4 0.15 0.25 | 5 0.15 0.25 |
| Vyrobené steny Hrúbka | 1 -0,25 | 1.5 -0,03 | 2 -0,035 | 2.5 -0,04 | 3 -0,04 | 3.5 -0,05 | 4 -0,055 | 5 -0,06 $ $ |

Odpovieme vám do 12 hodín od pracovného dňa.
Huazhou sa ako jeden z veľkých komplexných podnikov špecializuje na výskum a vývoj, výrobu, predaj a servis produktov samomazných ložísk.
Huazhou je vybavené špičkovým výskumným a vývojovým zariadením a personálom a má viac ako 200 sád zariadení rôznych veľkostí, vrátane navíjacích strojov, dierovacích strojov, plnoautomatických zrážacích strojov, plne automatických navíjacích strojov, liniek na spekanie surovín atď. Je tiež vybavený tisíckami súprav brúsnych nástrojov a efektívnosť výroby jeho produktov dosiahla novú úroveň. Vzorky sa vyrábajú za 3 dni, s dennou produkciou 500 000 kusov a ročnou produkciou stoviek miliónov kusov.
Zavedenie viac ako 260 špeciálnych zariadení vybavených desiatkami tisíc foriem, viac ako 150 profesionálov a 30 automatických výrobných liniek.
Náš predaj produktov v rôznych provinciách v Číne a široko používaný v rôznych strojárskych odvetviach, Volkswagen, BYD atď., A s medzinárodnými normami, export do Ruska, Malajzie, Tasánie, Iraku, Rumunska a ďalších 16 krajín.
