Typické aplikácie
01 / vodiaci krúžok hydraulického valca, oporný krúžok
02 / hydraulické stroje, vodiace puzdro stĺpika kovacieho stroja
03 / stavebné stroje, puzdro konzoly výkyvnej nápravy vozidla
Technické parametre
| Model | farba | Hustota (8/cmP) |
Sila predĺženia
(MPa) | pevnosť v tlaku | Tvrdosť | koeficient trenia | Prevádzková teplota
(°C) |
| Ploché na laminovanom povrchu | Kolmo na povrch laminátu | suché | Olejové mazanie |
| PFC-1 | Bledo žltkastohnedá | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40 ~ 130 |

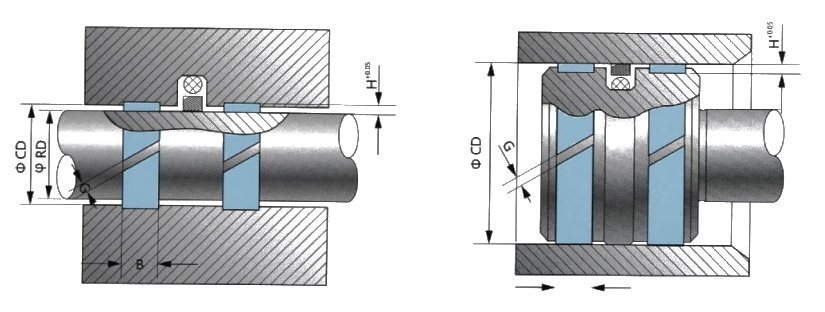

Piest hydraulického valca a oporné krúžky piestnice sa vzťahujú na špecifikáciu
Rozmery: mm
| Materiál | Tolerancia vonkajšieho priemeru CD | Tolerancia vnútorného priemeru d | Tolerancia hrúbky steny H | Tolerancia šírky B | Incízia OD CD | Rez G | Tolerancie rezu |
séria PFC

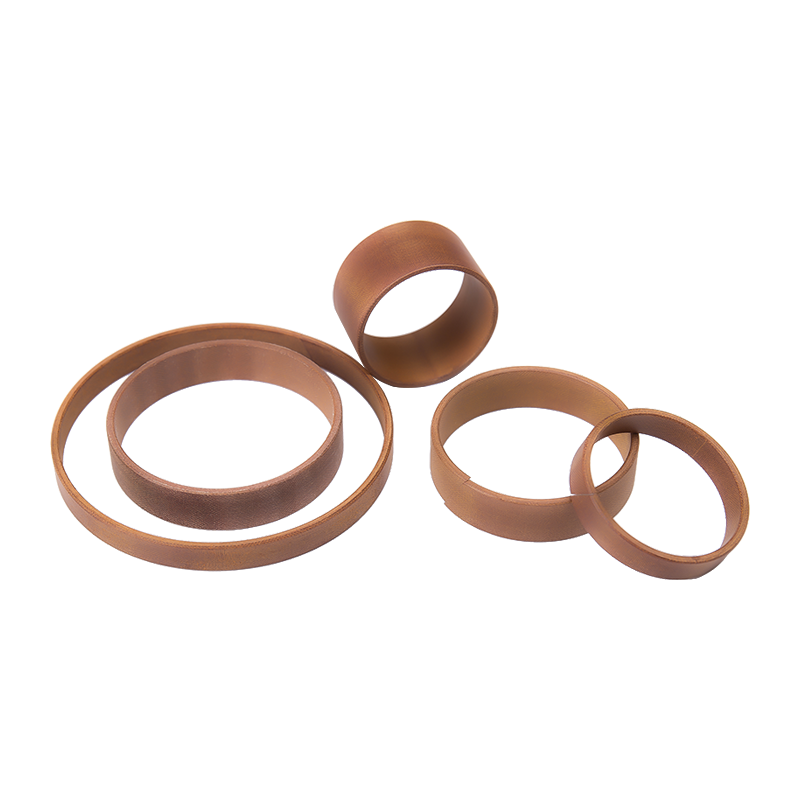

Vodiace krúžky z vysoko pevnej látky | ±0,1 | ±0,1 | 0 | 0 | ≤ 100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Úvod do materiálu
Materiál PFC-2 je vysokopevnostný kompozitný materiál vytvorený termosetom pri určitej teplote a tlaku s použitím rozpustnej fenolovej živice obsahujúcej rovnomerne rozptýlený grafit a vysokokvalitné bavlnené vlákno. Má vysokú mechanickú pevnosť, vynikajúce trenie a opotrebenie, dobrú tepelnú odolnosť a odoláva silným vibráciám, nárazovým zaťaženiam a miernym rotačným zaťaženiam v semistatických podmienkach. Môže pracovať v nízkoolejovom alebo bezolejovom stave a je vhodný pre strojárske stroje, podperné puzdrá otočného mostíka strojárskych vozidiel, vodiace lišty stĺpov kovacieho lisu, guľové ložiská atď.
Technické parametre
| Model | Farba | Hustota
(g/m.) | Pevnosť v ťahu
(MPa) | Pevnosť v tlaku | tvrdosť | Koeficient trenia | Prevádzková teplota (°C) |
| Paralelne s laminovaným povrchom | kolmo na povrch laminátu | Suché | Olejové mazanie |
| PFC-2 | čierna | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40 ~ 130 |
Typické aplikácie
01/Guľový ventil, manžeta hriadeľa klapky
02/Plastic Machinery Zelená vodiaca objímka stĺpika
03/Objímka hriadeľa hydraulického stroja
04/Hydraulické strojné zariadenie, vodiace puzdro stĺpika kovacieho stroja
05/Stavebné stroje, obloženie konzoly hojdačky vozidiel
06/Sférické ložiská a materiály pre námorné ložiská pre lodné inžinierske zariadenia
Úvod do materiálu
Tento materiál sa skladá zo syntetických vlákien, vystuženej polyesterovej živice a samomazných mikropráškov. Má nízky koeficient trenia, vysoké mechanické vlastnosti a odolnosť voči chemickej korózii
Má dobrý výkon a nízku absorpciu vody.
Technické parametre
| Model | Farba |
Hustota
(g/m) | Pevnosť v tlaku
(MPa) | Trecí systém (suché trenie) | Prevádzková teplota |
| Minimálna teplota | Minimálna teplota |
| PFC-20 | Zelená alebo biela | 1,2-1,4 | 330 | 0,13 (použite GB/T3960) | 120 | -40 |
Typické aplikácie
01/Vodiaci krúžok
02/Ložiská, puzdrá hriadeľov a ložiskové panvy
03/Stavebné a námorné komponenty
04/Časti stavebných strojov
05/Komponenty na výrobu hydraulickej energie
